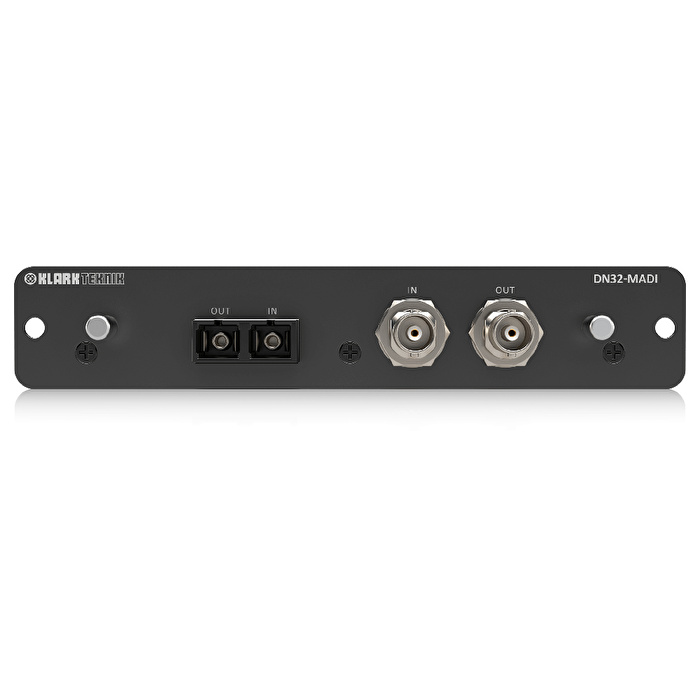

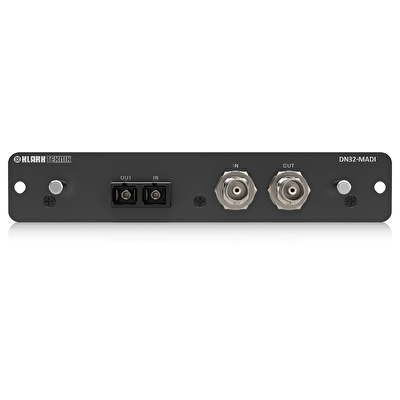

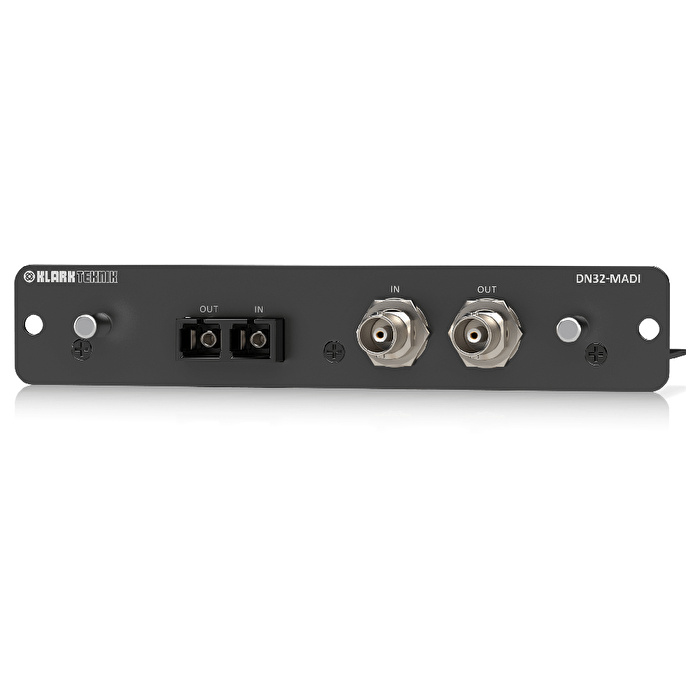

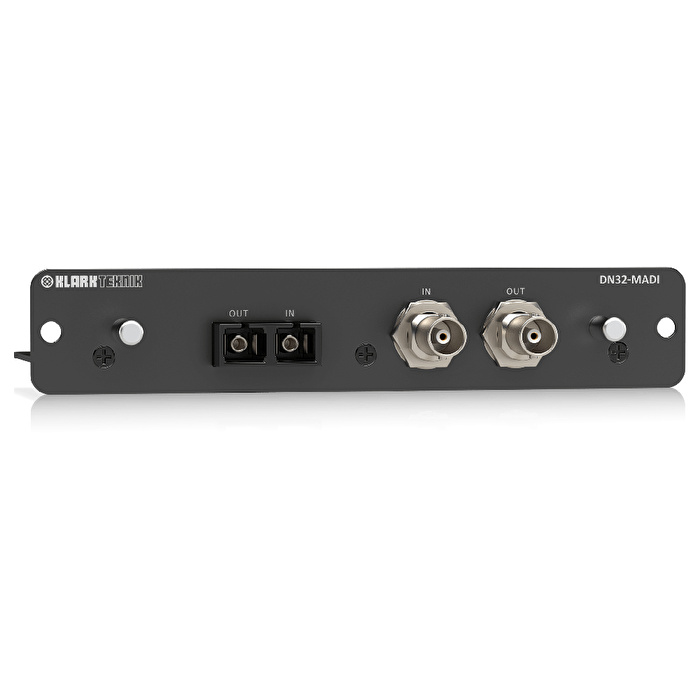

KLARK TEKNIK DN32-MADI MADI Genişleme Modülü

MADI cihazları; kalıcı kurulum, turne ses sistemleri, canlı/stüdyo kayıt ve yayıncılık gibi çok çeşitli profesyonel ses uygulamalarında yaygın olarak kullanılmaktadır. DN32-MADI genişleme kartı, MIDAS M32 veya BEHRINGER X32 dijital mikserinizin, diğer MADI uyumlu cihazlarla 44.1 veya 48 kHz’te 24-bit çok kanallı ses akışı alışverişi yapmasını sağlar. DN32-MADI, AES10-1991 protokolü ile 56 x 56 kanal, AES10-2003 protokolü ile ise 64 x 64 kanal desteği sunar.


DN32-MADI, çok modlu optik fiber kablo ile MADI cihazlarına bağlanmak için optik duplex SC fişleri (IEC874-19) kullanır. Klark Teknik, 500 metre uzunluğundaki çok modlu kablo bağlantılarını başarıyla test etmiştir, hatta 2 km’ye kadar mesafeler mümkün olabilir.

Ayrıca, 75 ohm’luk standart koaksiyel kablolar üzerinden 100 metreye kadar iletim için çift BNC konnektör de mevcuttur. Hem optik hem koaksiyel arayüzler kullanıldığında, koaksiyel giriş/çıkış yedek bağlantı olarak görev yapar ve optik bağlantı devre dışı kalırsa otomatik olarak devreye girer.


BNC koaksiyel ve optik fiber girişleri, mikseriniz için word clock kaynağı olarak çalışabilir. Alternatif olarak, koaksiyel ve optik çıkışlar mikserin dahili word clock sinyalini harici cihazlara iletebilir. DN32-MADI kartının giriş akışı 64 kanala kadar destekler ve bunların 32’si mikserinizde kullanılabilir. Aynı şekilde, bu dahili sinyallerin 32’si MADI çıkış akışında iletilebilir. Ayrılmamış MADI çıkış kanalları ise doğrudan kendi giriş kanallarını iletir. Bu özellik, iki mikseri DN32-MADI kartları aracılığıyla kolayca birleştirerek canlı ses veya kayıt için toplamda 64 kanal elde etmeyi mümkün kılar.
