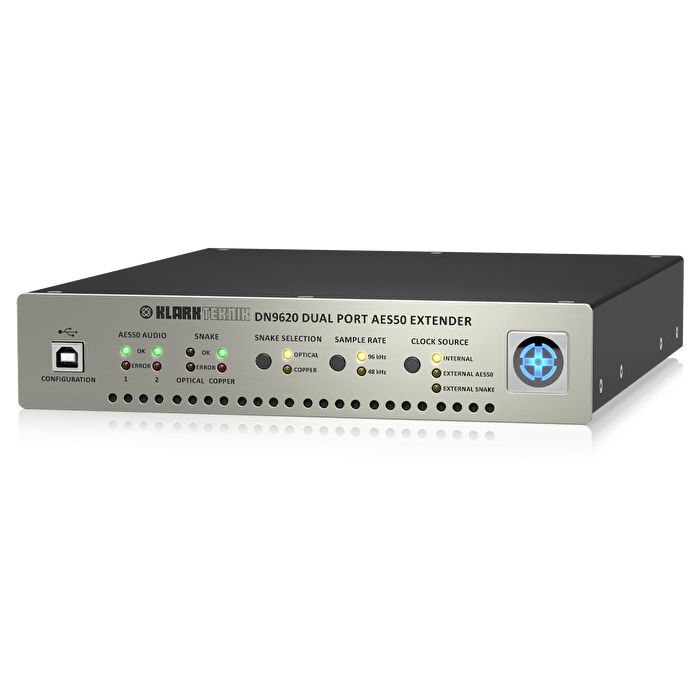

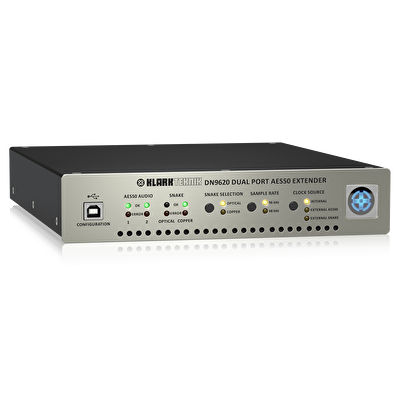

KLARK TEKNIK DN9620 Çift Port AES50 Extender Ve Multiplexer

DN9620, Ethernet ve CAT5 kablolamanın AES50 ağlarında fiziksel boyuta getirdiği 100 metrelik sınırlamaya yüksek kanal sayılı bir çözüm sunar. Bir çift DN9620 birimi, iki AES50 bağlantısını (96 kHz’de 48 kanal, 48 kHz’de 96 kanal çift yönlü) çok modlu optik fiber ile 500 metreye ya da CAT5 bakır kablo ile 100 metreye kadar uzatabilir. Bu sayede uzun mesafeli kablolamalar, tek bir çift yönlü snake kablosu ile kolaylaşır.

DN9620, çift yönlü bir çoklayıcı ve çoklayıcıdan ayırıcı (demultiplexer) olarak çalışır. İki gelen AES50 sinyalini birleştirip snake bağlantısına yönlendirir, aynı anda gelen snake bağlantısını çözüp ilgili AES50 portlarına dağıtır. Bir çift DN9620’den oluşan snake sistemi, giriş AES50 sinyallerini çıkış sinyallerine birebir port temelli olarak yönlendirir; böylece sistem kullanımda şeffaf hale gelir ve yalnızca 270 mikro saniyelik küçük bir gecikme eklenir.

DN9620 çift olarak temin edilir ve 19” rack montaj adaptör aparatı pakete dahildir.

Klark Teknik’in SuperMAC (AES50 uyumlu) dijital ses ağı teknolojisi; yüksek kanal sayısı, ultra düşük ve belirli gecikmeler, örnekle senkron ve faz uyumlu ağ saat dağıtımı, hata tespiti ve düzeltmesi, ağ yedekliliği ve kolay kurulum/işletim özelliklerini aynı anda sunar. Bu özellikler, canlı konser turları gibi zorlu uygulama koşullarının gerekliliklerini karşılamak için geliştirilmiştir.

DN9620; tüm Midas dijital miks konsolları, ses sistem motorları ve dijital I/O birimleri ile, ayrıca AES50 donanımlı tüm diğer cihazlarla uyumludur.

DN9620; dahili saat kaynağına, harici gelen AES50 saatine ya da snake bağlantısından gelen harici saate senkronize edilebilir. Genellikle iki DN9620 birimi birlikte daha büyük bir sistemde kullanıldığında, gönderen birim harici AES50 saatine, alıcı birim ise gelen snake saatine senkronize edilir. 48 kHz veya 96 kHz örnekleme oranı ve bakır ya da optik fiber snake seçimi, ön paneldeki anahtarlarla kolayca yapılabilir.

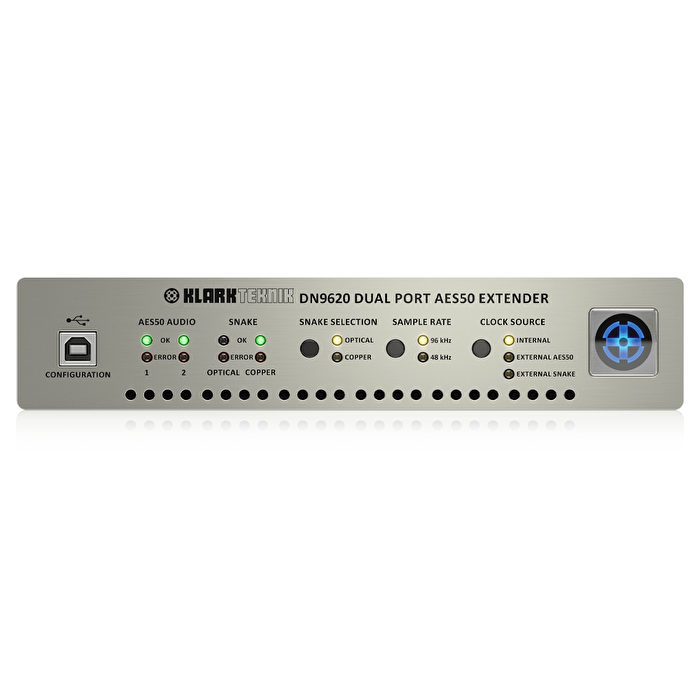

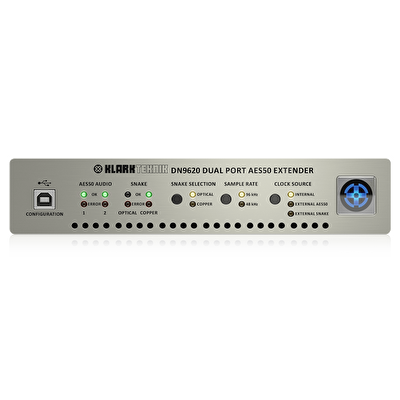

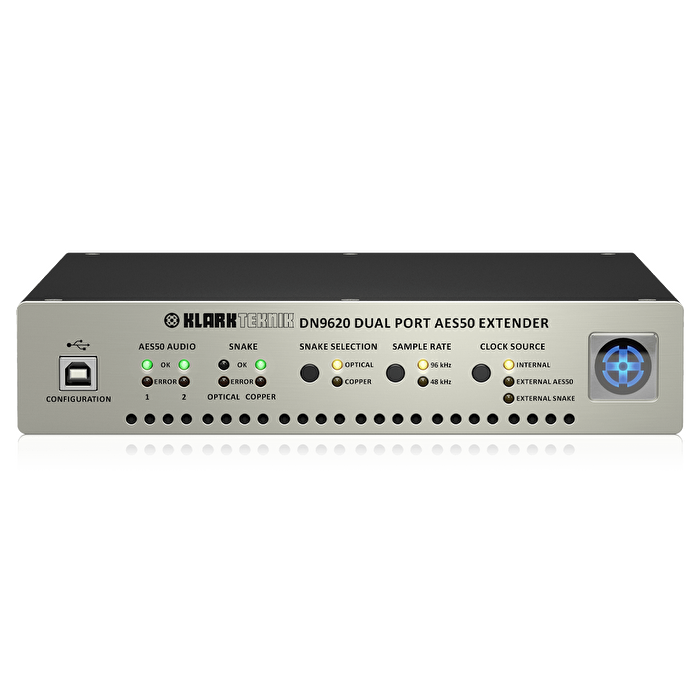

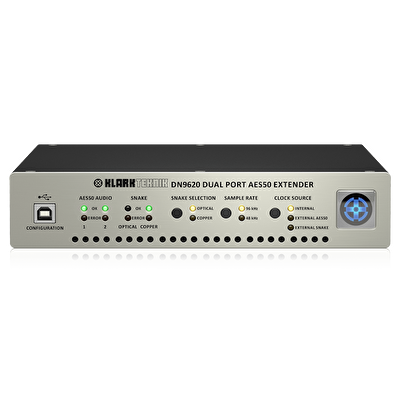

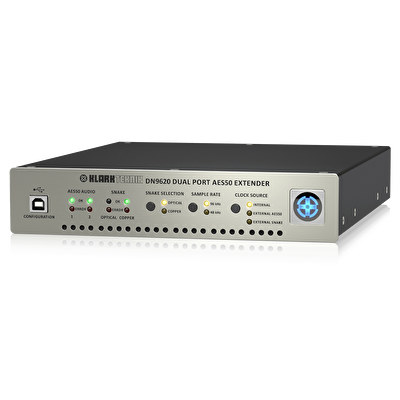

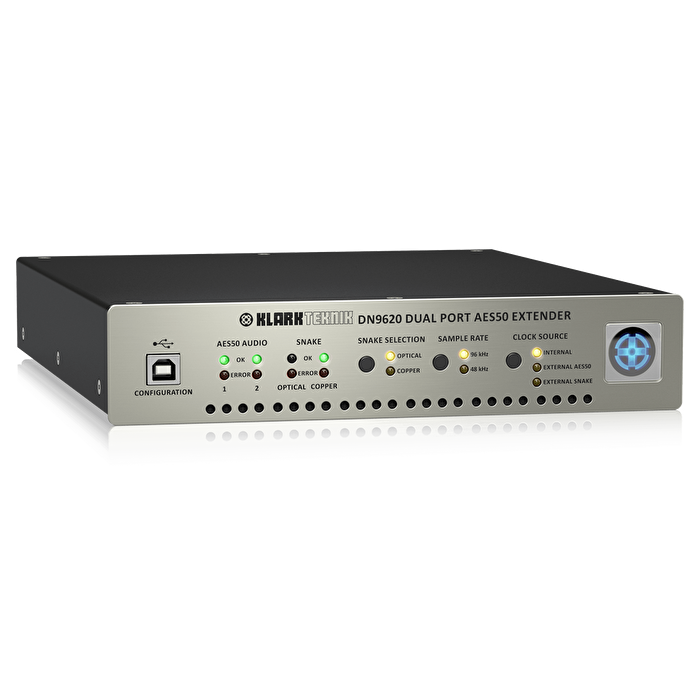

DN9620, ön panelde AES50 ve ağ senkronizasyonu, saat kaynağı, örnekleme oranı ve snake türü için LED durum göstergelerine sahiptir. Bu sayede uzak mesafelerden bile net durum bilgisi sağlanır.

DN9620; Gigabit Ethernet dijital ses noktadan noktaya bağlantısı üzerinden hem optik fiber hem bakır snake bağlantılarını destekler. Optik fiber bağlantısı için çift fiber endüstri standardı optik konnektör kullanılır ve bu sayede tek bir çift yönlü çok modlu fiber kablo ile bağlantı sağlanır.

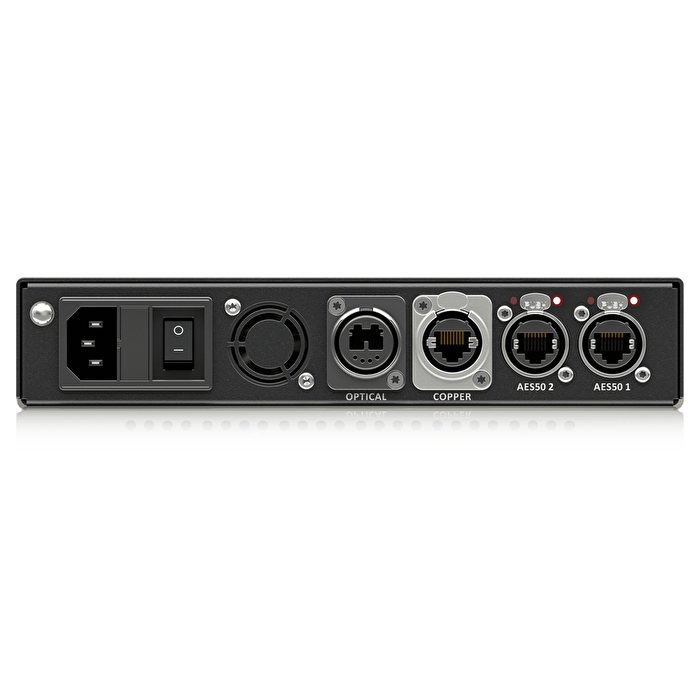

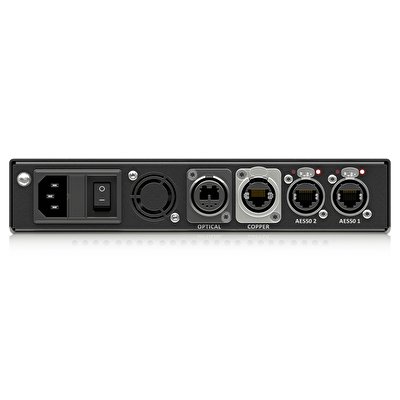

Dayanıklı çelik yarım genişlikte 1U rack montaj kasasıyla donatılan DN9620, canlı sahne performansları için tasarlanmıştır. Endüstri standardı RJ45 ve optik kablo konnektörleri, her gece güvenilir ağ bağlantıları sağlar.

DN9620, dünya genelinde kullanım için otomatik voltaj algılamalı evrensel bir güç kaynağı ile donatılmıştır.
