KLARK TEKNIK DN9680 8 Port AES50 Extender Ve Multiplexer (1000 Metreye Kadar)

DN9680, Ethernet ve CAT5 kabloların AES50 ağlarında fiziksel boyutu 100 metreyle sınırlamasına yüksek kanal sayılı bir çözüm sunar. Bir çift DN9680 ünite, sekiz adede kadar AES50 bağlantısını (192 çift yönlü kanal) tek yönlü optik fiber ile 1000 metreye veya CAT5 kablo ile 100 metreye kadar uzatabilir. Bu, sadece tek bir çift yönlü snake kablosu kullanılarak uzun mesafeli bağlantıların büyük ölçüde basitleştirilmesini sağlar.

DN9680, çift yönlü bir çoğullayıcı ve ayrıştırıcı olarak çalışır. Gelen sekiz AES50 akışını tek bir çıkış snake bağlantısında birleştirir ve aynı anda gelen snake bağlantısını sekiz AES50 akışına ayırarak ilgili AES50 portlarına yönlendirir. Bir çift DN9680 üniteden oluşan bir snake sistemi, her portu birebir eşleştirerek yönlendirir ve böylece sistem kullanırken şeffaf kalır. Sadece 250 mikrosaniyelik bir gecikme oluşur.

Varsayılan olarak DN9680, tek modlu çift fiber kablo ile uyumludur. Opsiyonel DN9680-MM yükseltme kiti ile çok modlu çift fiber kablo üzerinden 500 metre menzilli kullanım mümkündür.

Klark Teknik'in SuperMAC (AES50 uyumlu) dijital ses ağı teknolojisi; yüksek kanal kapasitesi, ultra düşük ve belirlenmiş gecikme süresi, örnek senkronizasyonu, faz uyumlu saat dağıtımı, hata algılama ve düzeltme, ağ yedekliliği ve kolay kurulum/kullanım gibi canlı performansların zorlu gereksinimlerini karşılar.

DN9680, tüm Midas PRO Serisi ve XL8 dijital mikserler, ses sistem motorları ve dijital G/Ç üniteleriyle uyumludur. Ayrıca 96 kHz destekli diğer AES50 donanımlarıyla da kullanılabilir.

DN9680, “AES Sınıf 1” sıcaklık telafili referans saat osilatörüne sahiptir ve bu osilatör 1 ppm hassasiyete sahiptir. Bu yüksek doğruluklu saat kaynağı, dijital ses sistemleri için referans saat olarak kullanılabilir ve jitter gibi hataları ortadan kaldırarak net bir ses imajı sağlar.

DN9680, dahili saat kaynağına veya gelen AES50 ya da snake saat sinyallerine senkronize edilebilir. Genellikle iki DN9680 birlikte kullanıldığında, gönderici birimi gelen AES50 saat sinyaline, alıcı birimi ise snake saat sinyaline senkronize edilir. Diğer sistem konfigürasyonlarında ise gönderici birimi dahili 1 ppm osilatörü ile saat kaynağı olarak kullanılabilir.

DN9680, Gigabit Ethernet dijital ses bağlantısı üzerinden hem optik fiber hem de bakır snake bağlantılarını destekler. Optik bağlantı için çift fiberli endüstri standardı optik konnektör kullanılır ve bu, tek bir çift fiber kablo ile çift yönlü bağlantı sağlar. Opsiyonel DN9680-MM kiti ile çok modlu fiber kablo kullanımı mümkündür.

DN9680, üzerinde barındırdığı web sunucusu sayesinde işletim sistemi bağımsız olarak tarayıcı üzerinden yapılandırılabilir. Bu sayede ayrı kontrol uygulamaları ya da çoklu işletim sistemi sürüm desteğine ihtiyaç kalmaz. Kullanıcılar saat kaynağı ve snake türünü (bakır ya da fiber) kolayca seçebilir.

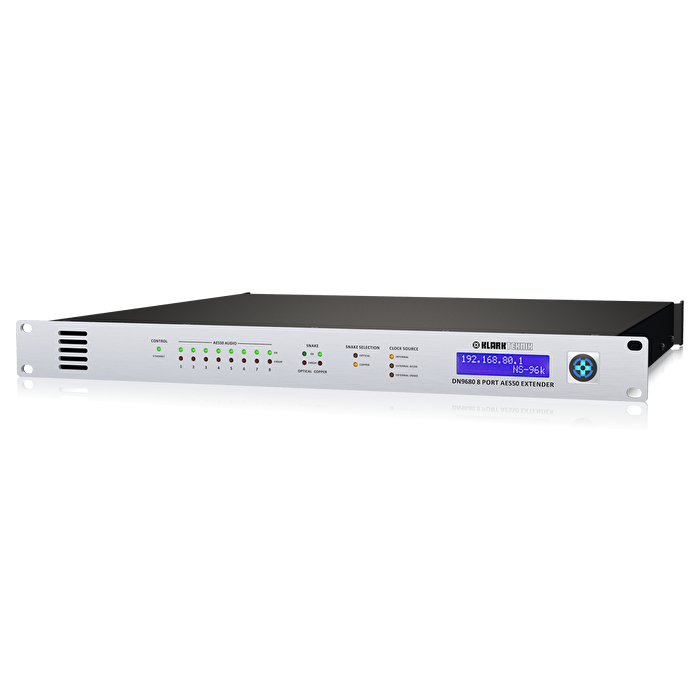

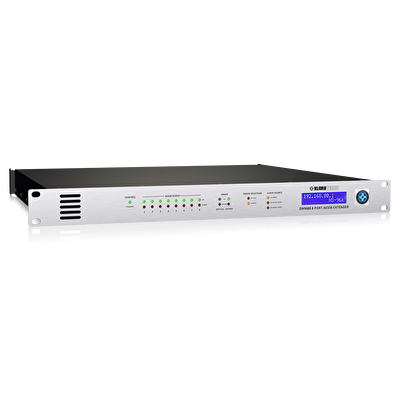

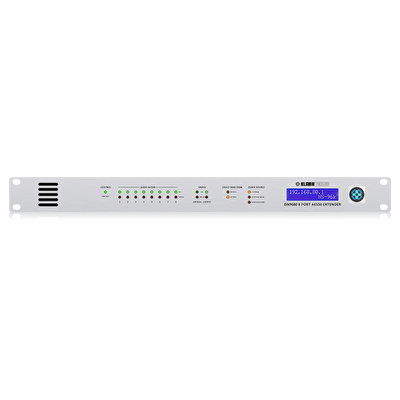

DN9680’in ön panelinde AES50 ve ağ senkronizasyonu, Ethernet kontrol portu etkinliği, saat kaynağı ve snake türü gibi göstergeler yer alır. Geniş mesafeden ve farklı açılardan kolay görünürlük sağlar. Ayrıca alfanümerik LCD ekran, her ünitenin etiketlenmesine olanak tanır. Bu özellik, çok sayıda DN9680’in yer aldığı büyük ağ sistemleri için oldukça gereklidir.

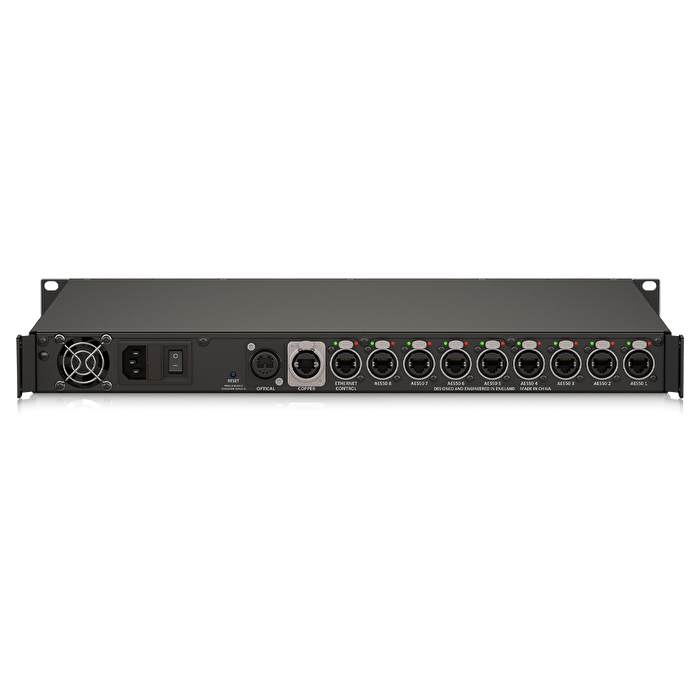

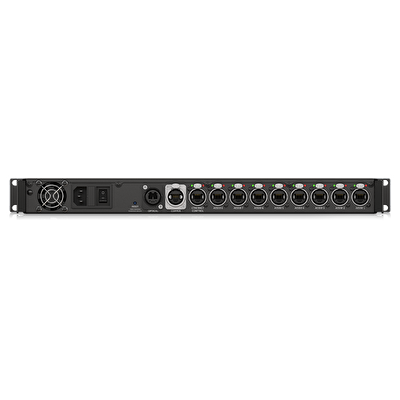

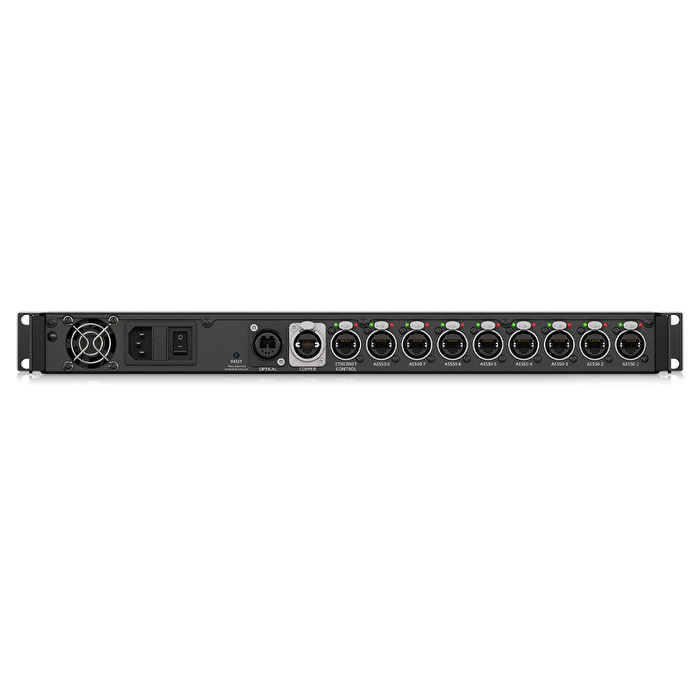

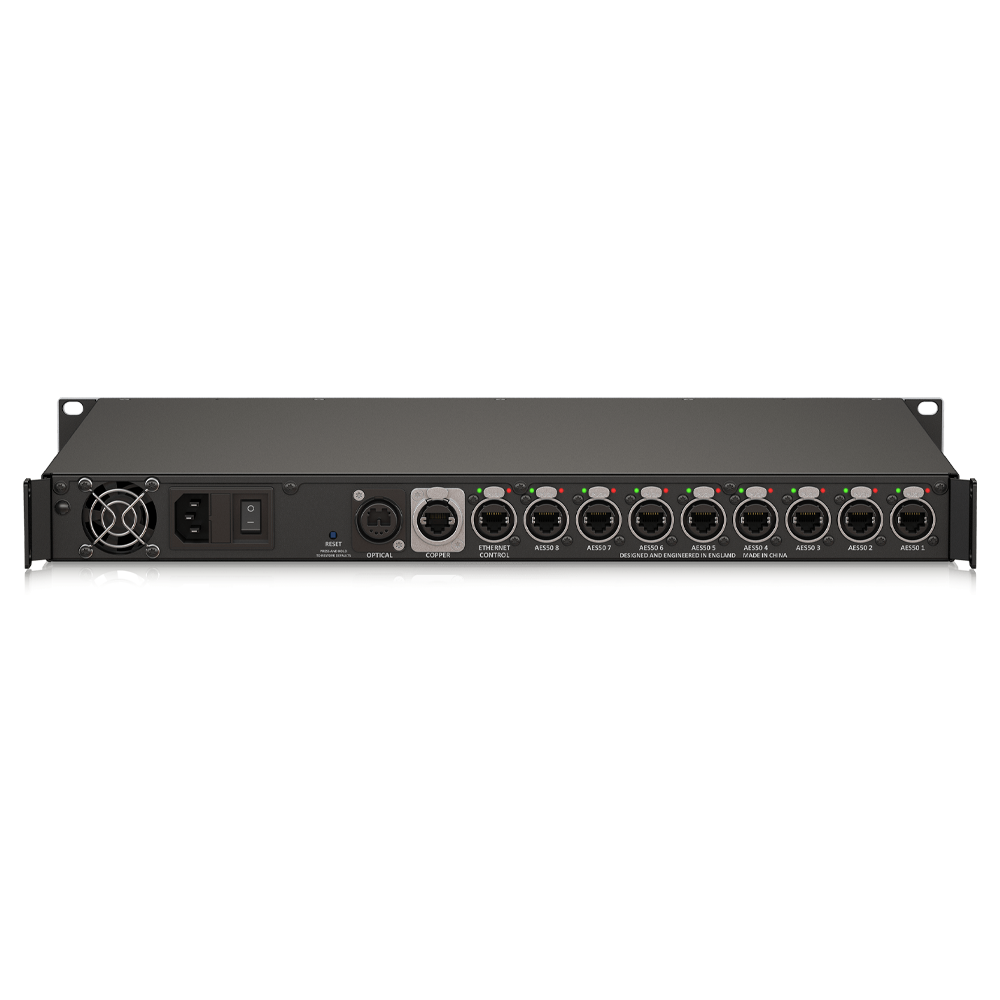

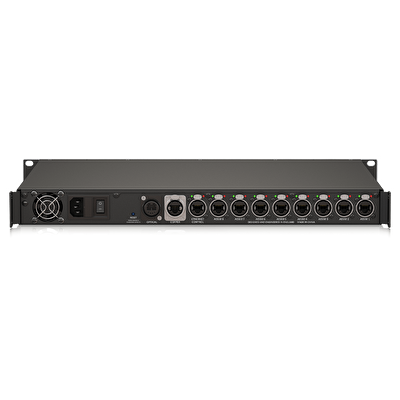

DN9680, dayanıklı çelikten üretilmiş 1U rackmount kasaya sahiptir ve canlı sahne performanslarının zorlu koşullarına dayanacak şekilde tasarlanmıştır. RJ45 ve optik kablo konnektörleri endüstri standardıdır ve gece boyunca güvenilir bağlantılar sunar.

DN9680, dünya genelinde kullanım için otomatik voltaj algılama özellikli evrensel bir güç kaynağı ile donatılmıştır.
