| TEKNİK ÖZELLİKLER |
|
| İşlemci / Ağ |
Lake / Dante |
| Amplifikatör Kanal Sayısı |
4 Kanal |
| Toplam Anlık Güç (Tüm Kanallar – RPM ile paylaştırılabilir) |
12.000 W |
| Maksimum Çıkış Gücü (Tüm Kanallar Sürülmüşken) |
|
| Yük |
Güç |
| 2 ohm |
3.000 W |
| 2.67 ohm |
3.000 W |
| 4 ohm |
3.000 W |
| 8 ohm |
1.900 W |
| 16 ohm |
950 W |
| Hi-Z 70 V |
3.000 W |
| Hi-Z 100 V |
3.000 W |
| Maksimum Çıkış Gücü (Tek Kanalda) |
|
| Yük |
Güç |
| 2 ohm |
4.400 W |
| 2.67 ohm |
5.900 W |
| 4 ohm |
4.600 W |
| 8 ohm |
2.300 W |
| 16 ohm |
1.150 W |
| Hi-Z 70 V |
3.300 W |
| Hi-Z 100 V |
4.700 W |
| Amplifikatör Çıkış Modülleri (Tüm Modeller ve Kanallar İçin) |
|
| Tepe Çıkış Voltajı |
194 V |
| Maks. Çıkış Akımı |
67 A |
| Rational Power Management (RPM) |
Her kanal, tek kanal için belirlenen maksimum çıkış gücünü verebilir |
| Varsayılan Voltaj Sınırlaması (RPM yapılandırmasıyla kaldırılabilir) |
175 V |
| Koruma Özellikleri |
Ortalama Akım Sınırlayıcı (CAL)
Çok Yüksek Frekans Koruması (VHF)
Doğrudan Akım Koruması (DC)
Kısa Devre Koruması
Akım-Clip Sınırlayıcı
Voltaj-Clip Sınırlayıcı
Sıcaklık Koruması |
| Ses Performansı (Dijital Girişli Amplifikatör Platformu) |
THD+N (20 Hz - 20 kHz, 1 W): < 0.05 %
THD+N (1 kHz, clip'e 1 dB kala): < 0.04 %
Dinamik Aralık: > 114 dB
Kanal Ayrımı (1 kHz): > 70 dB
Frekans Cevabı (1 W @ 8 Ohm, 20 Hz - 20 kHz): ±0.05 dB
Dahili Örnekleme Hızı / Veri Yolu: 48 / 96 kHz, 32 bit kayan nokta
Gecikme Süresi (AES 96 kHz / Analog Giriş): 1.61 / 1.68 ms |
| Lake İşleme |
|
| Hoparlör İşleme |
4 modüle kadar Klasik/lineer fazlı/FIR crossover, EQ, gecikme, LimiterMax™ - tepe ve RMS sınırlayıcılar |
| Sistem Ayarı |
Yükseltilmiş Cosine™ MESA EG™ asimetrik filtreler ile grup kontrolü |
| Giriş Yedekliliği / Matrix |
Otomatik 4 seviye giriş yedekliliği / 4 giriş mikseri |
| Sistem Entegrasyonu |
UDP Ethernet üzerinden kapsamlı 3. taraf protokolü |
| Ölçüm ve Analiz |
|
| Pilot Ton Üretimi ve Analizi |
Var |
| Yük Empedans Analizi |
Var |
| Gerçek Zamanlı Analizör (RTA), 3. Taraf Entegrasyonu |
Var |
| Dante Ses Ağı |
|
| Dante I/O |
8 x 8 |
| Ağ topolojisi / yedeklilik |
Esnek topoloji / Papatya zincirli ve Çift yedekli ağları destekler |
| Örnek Hızları / Aktarım |
48, 96 kHz / Uni + Multicast |
| Ağ gecikmesi |
0.25, 0.5, 1.0, 2.0, 5.0 ms |
| Cihaz Ön Ayarları |
|
| Ürün ayarları için yerel bellek konumları |
100 |
| AES Girişleri |
|
| Girişler |
4 AES girişi |
| Desteklenen örnekleme hızları / çözünürlük |
44.1, 48, 88.2, 96, 176.4, 192 kHz / 24 bite kadar |
| Örnek hızı dönüşümü THD+N 20 Hz - 20 kHz ağırlıksız |
0,0000003 |
| Analog Girişler |
|
| Girişler |
Iso-Float toprak izolasyonlu 4 yüksek kaliteli giriş |
| Maksimum giriş / dijital referans |
+26 dBu / +21 dBu |
| Örnekleme hızı / Çözünürlük |
96 kHz / 24 bit |
| Giriş empedansı dengeli / dengesiz |
20 / 10 kOhm |
| THD+N (ağırlıksız 1 kHz'de tipik) |
0,0000022 |
| THD+N (20 Hz ve 20 kHz'de ağırlıksız tipik) |
0,0000033 |
| Sınırlayıcılar |
|
| Ayarlanabilir Örnekler Arası Gerilim Tepe Sınırlayıcı (ISVPL) |
17,8 - 194 V, adım boyutu 0,1 V |
| Akım Tepe Sınırlayıcı < 300 ms |
67 A tepe |
| Akım Ortalama Sınırlayıcı (CAL) > 300 ms |
33 Arms |
| MaxRMS (rms gerilim sınırlayıcı) |
Evet |
| MaxPeak (tepe gerilim sınırlayıcı) |
Evet |
| Kazanç |
|
| Amplifikatör kazancı |
22 - 44 dB, adım boyutu 0,1 dB |
| Çıkış zayıflatıcısı |
-Inf ila 0 dB, adım boyutu 0,25 dB |

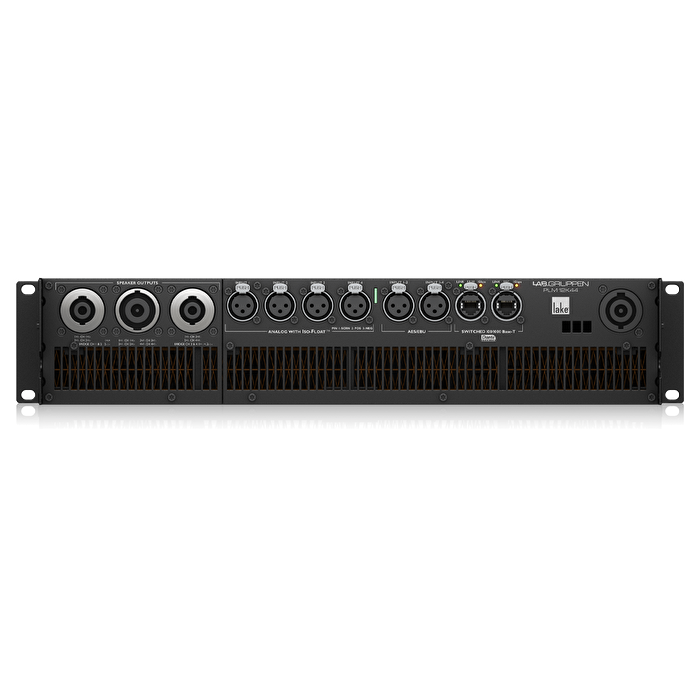

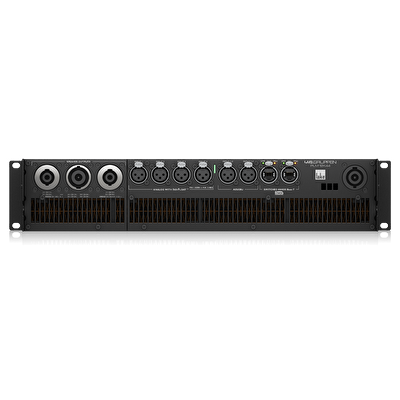

| Arka Panel Arayüz |
|
| Analog, 2 kanallı I/O (giriş + bağlantı) |
4 x 3 pimli XLR, elektronik olarak dengelenmiş |
| AES / EBU / I/O (giriş + bağlantı) |
2 x 3 pimli XLR |
| Çıkış konektörleri |
Endüstri standardı büküm kilitli hoparlör konektörü (1 x NLT8, 2 x NLT4) veya 4 Binding Posts (çift) |
| Otomatik 10/100, Otomatik Uplink |
2 x RJ45 |
| Kontrol ve izleme arayüzü |
Lake Controller yazılımı veya DLM (3. taraf protokolü) için Ethernet üzerinden |
| Çıkarılabilir şebeke kablosu |
250V/32A değerinde endüstri standardı büküm kilitli güç konektörü |
| Soğutma |
Üç fan, ön-arka hava akışı, sıcaklık kontrollü hız |

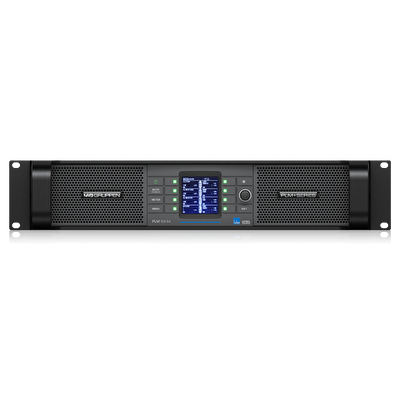

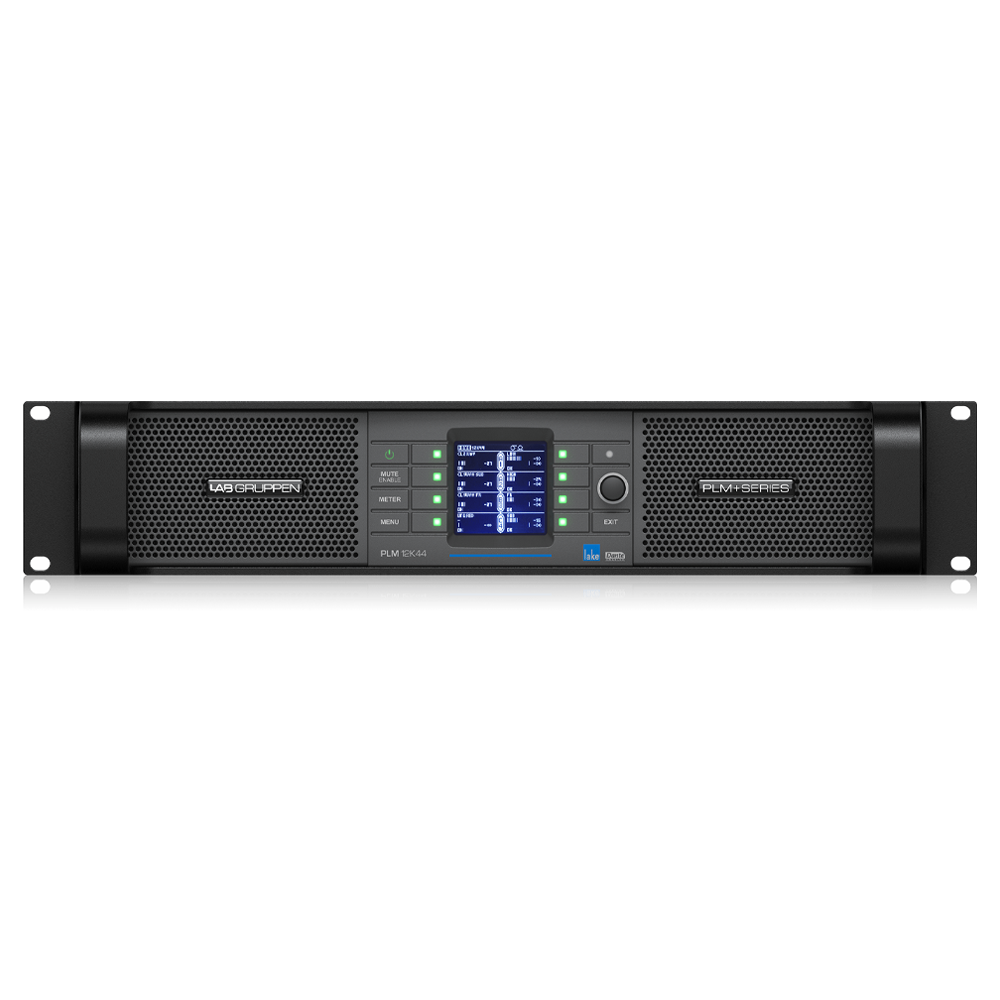

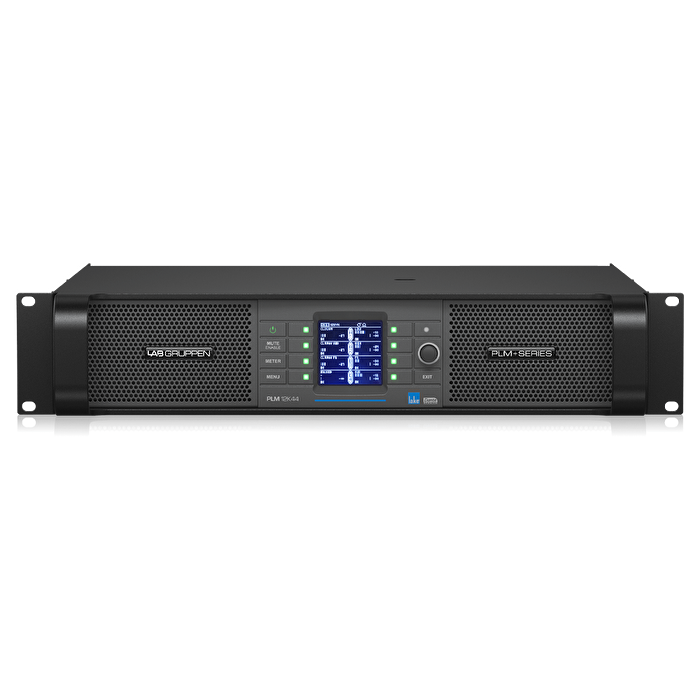

| Ön Panel Kullanıcı Arayüzü |
|
| Ekran |
2,5 inç, siyah/beyaz, gün ışığında okunabilir LCD |
| Arıza/Uyarı/Limit/Klip göstergeleri |
RGB LED'ler ve ekranda ayrıntılı arıza açıklaması |
| Sessiz ve yumuşak fonksiyon düğmeleri |
8 adet |
| Bekleme Güç düğmesi |
Açık/Bekleme |
| Sessiz Etkinleştirme düğmesi |
Yazılım düğmesi tuş takımı aracılığıyla çıkışların ve girişlerin sessize alınmasını sağlar |
| Sayaç düğmesi |
Sayaç görünümleri arasında geçiş yapar |
| Menü düğmesi |
Tam işlevli ön panel kontrolü için menü odaklı bir arayüz sağlar |
| Döner Enkoder |
Evet |
| Çıkış Düğmesi |
“Geri” işlevi sağlar |
| Şebeke Gücü |
|
| Nominal gerilim |
100 - 240 Volt AC 45 - 66 Hz |
| Çalışma gerilimi |
70-265 V AC |
| Şebeke fişi |
NEMA L5-30 "Twist lock" 125 V / 30 A ve CEE 7/7 "Schuko" 230 V / 16 A |
| Güç Kaynağı Özellikleri |
|
| Yumuşak başlatma / Ani güç |
Var / Maks 8 Amper |
| Güç Faktörü Düzeltme (PFC) |
0,98 |
| Düzenlenmiş anahtar modlu güç kaynağı (R.SMPS) |
Var |
| Kesici Emülasyon Sınırlayıcı (BEL) |
Yapılandırılabilir akım eşiği ve kesici profili |
| BEL maksimum akım eşiği |
25 A |
| Güç Ortalama Sınırlayıcı (PAL) |
Var |
| Düşük Gerilim Sınırlayıcı (UVL) |
Var |
| Şebeke düşük ve aşırı gerilim koruması ve şebeke aksaklık toleransı |
Var |
| Boyutlar, Ağırlık ve Renk |
|
| Raf rayından arka panele |
G: 483 mm (19"), Y: 88 mm (2 U), D: 424 mm (16") |
| Toplam derinlik ön-arka destek |
D: 498 mm (19,6") |
| Ağırlık |
16,5 kg (36 lbs) |
| Renk |
Siyah boyalı çelik şasi, siyah boyalı çelik/alüminyum ön kısım |
