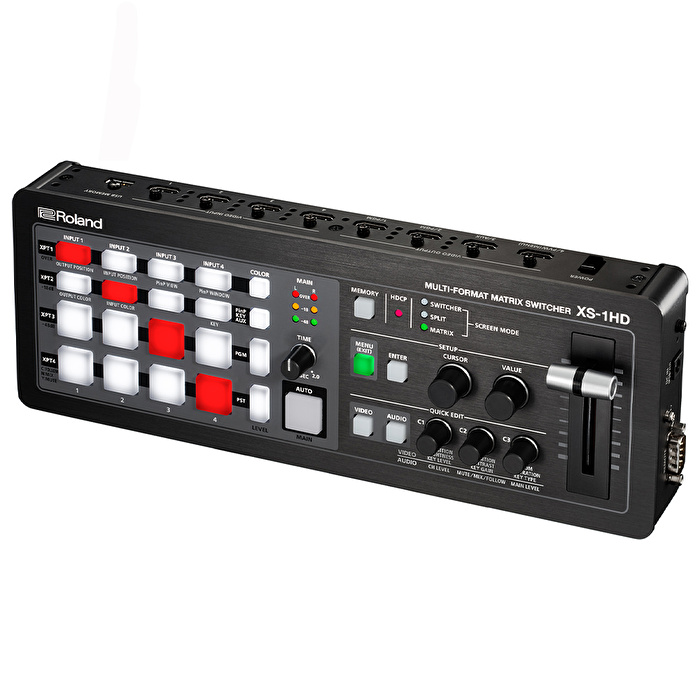

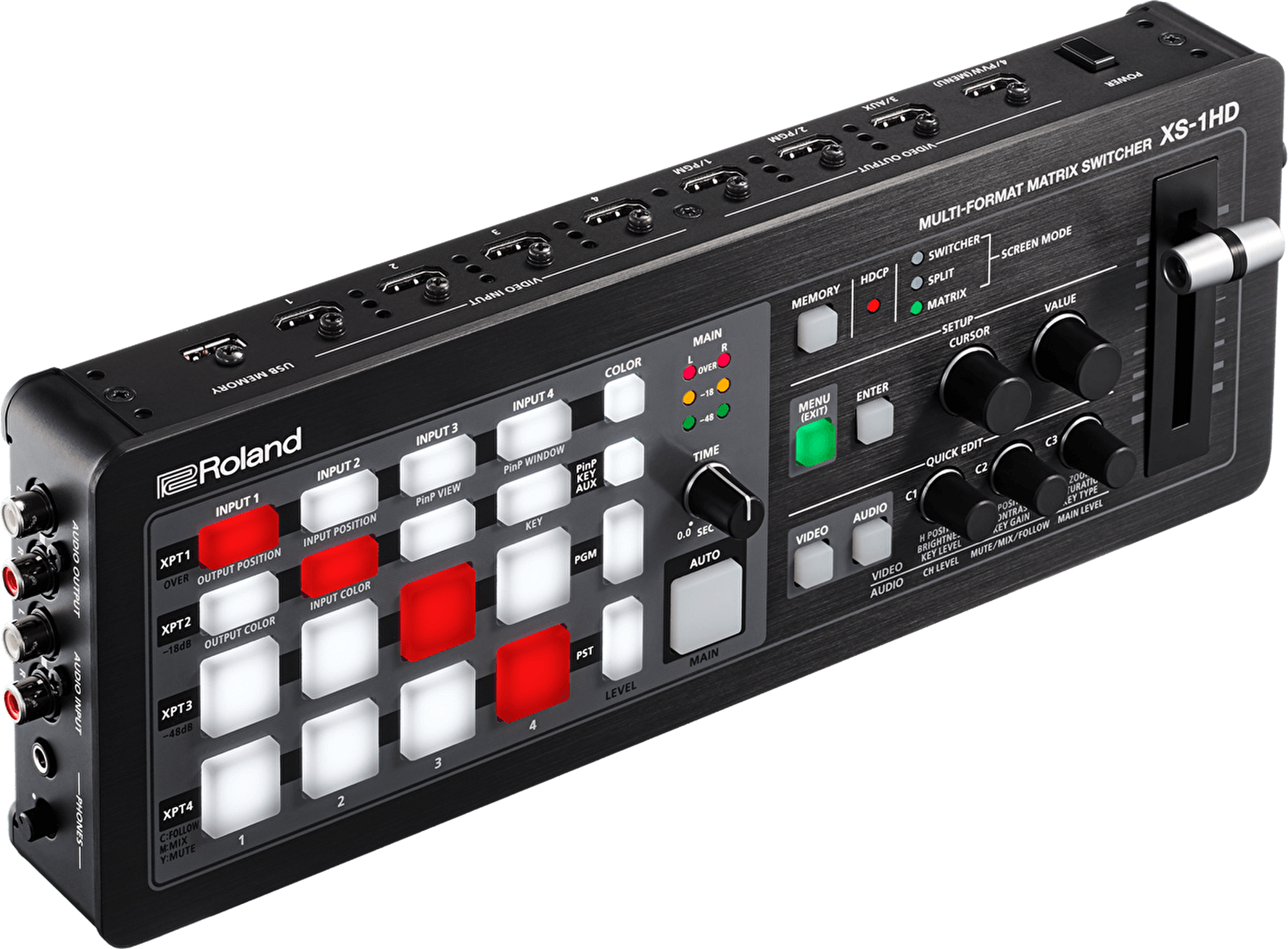

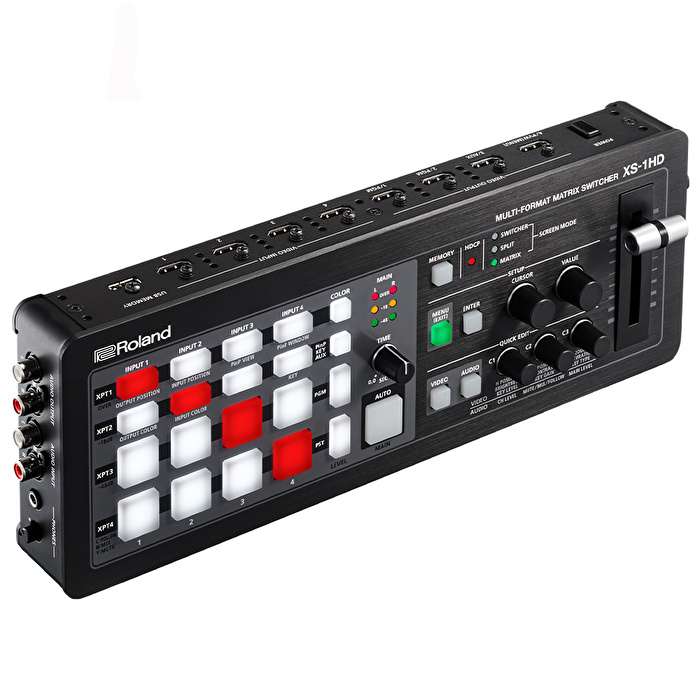

ROLAND PRO A/V - XS-1HD Multi-Format Matrix Switcher

Çok Ekranlı Çıkış ve Video Kompozitleme Özellikli Çok Yönlü ve Kompakt Bir Switcher. Full HD'ye kadar destekleyen Ölçekleyicilere Sahip Çok Formatlı bir Matris Switcher.











Genel Özellikler

• 13” genişliğinde bir dizüstü bilgisayar boyutunda masaüstü matris anahtarlayıcı, dört HDMI girişi ve çıkışı ile donatılmıştır.

• WUXGA/1080p'ye kadar yüksek kaliteli 4:4:4/10-bit işleme.

• Tüm girişlerde çerçeve senkronlayıcı ve ölçekleyici.

• Üç çalışma modu: Matris Modu: 4 kaynağın herhangi birine 4 çıkışa geçiş yapabilme.
Anahtarlayıcı Modu: PinP, anahtar kompozitleme ve çözülme geçişleri.
Bölünmüş Mod: Üç ek pencereye kadar PinP (Resim içinde Resim) özelliği.


• Dahili sekiz kanallı dijital ses mikseri, dört HDMI sinyalinden ve stereo analog girişten gelen sesleri işler.

• Dahili EDID emülatörü ve HDCP uyumlu.

• USB flash sürücüden sabit görüntüler yüklenebilir.







Uygulamalar ve Örnek Bağlantılar

XS-1HD, çeşitli video sinyalleriyle canlı etkinlik prodüksiyonları için ideal olup, hızlı kurulum sağlayan yüksek kaliteli ölçekleyicilere sahiptir. 13” dizüstü bilgisayar boyutuyla, dar alanlarda bile gerçek zamanlı operasyon sağlar.

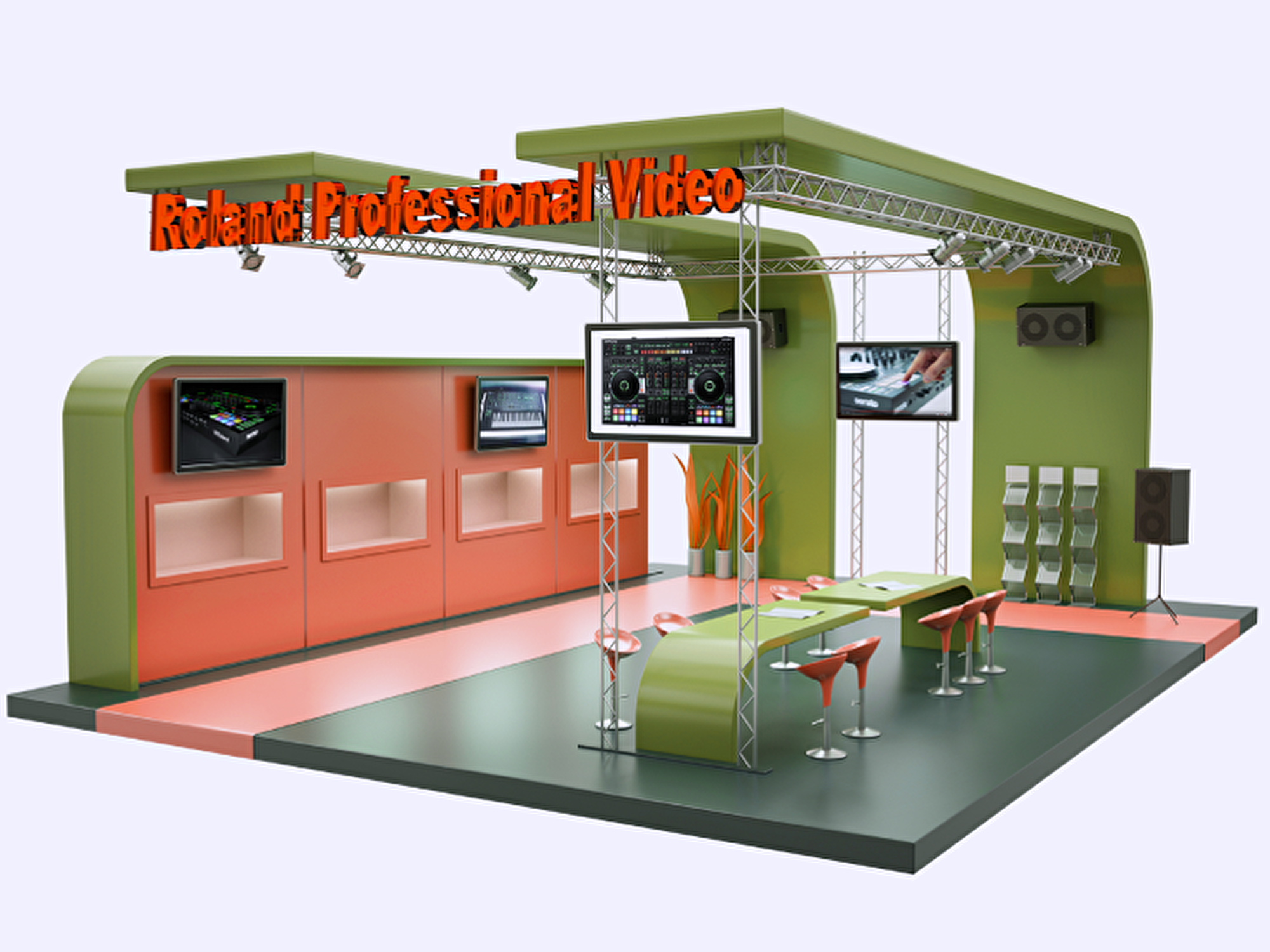

Sergiler

XS-1HD, kameralar, bilgisayarlar veya medya oynatıcıları gibi dört farklı kaynaktan gelen video sinyallerini geçiş yapabilir ve bunları LCD ekranlara veya projektörlere serbestçe atayabilir. Her girişte bulunan ölçekleyici, farklı formatlardaki video sinyallerinin pozisyon veya zoom ayarlarının yapılabilmesini sağlar. Dahili EDID emülatörü ile bilgisayarlardan doğru çözünürlük iletimi yapılır. Etkinlik sırasında veya uygun olduğunda önceden kaydedilmiş ön bellek hatırlamalarıyla hangi ekranın ne gösterildiği anında değiştirilebilir.













Sahne Etkinlik / Konferanslar

Matris modu, ana ekran, ikincil ekran, sunucu monitörü ve genel bilgi için dijital işaret panosu gibi toplam dört çıkış hedefine geçiş yapmayı sağlar. Anahtarlama modu ise operatörün geleneksel gerçek zamanlı geçiş özelliklerine multiview ön izleme, PinP, anahtar kompozitleme ve çözülme geçişleri ekler.













Toplantı Odası / Etkinlik Salonu

XS-1HD, video göstermek için birden fazla hedef kullanan etkinlik mekanları, salonlar, tiyatrolar veya e-öğrenme stüdyoları için idealdir. Karmaşık uygulamaları tek başına gerçekleştirebilir ve ayarlar kaydedilip anında geri çağrılabilir. RS-232 kontrol portu, üçüncü parti kontrol sistemlerini XS-1HD'ye eklemeyi kolaylaştırır.

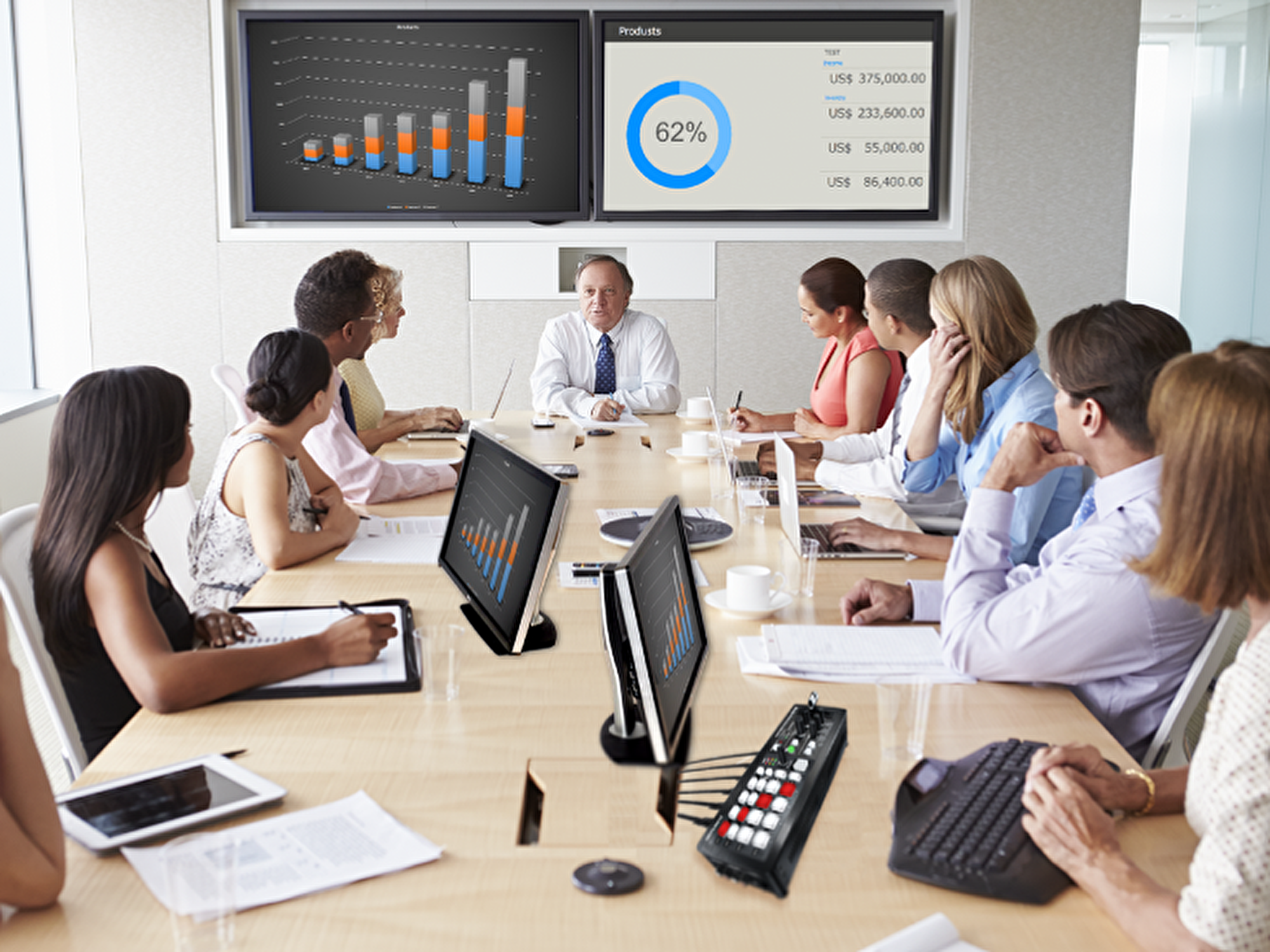

Çoklu Ekranlara Sahip Toplantı Odaları

XS-1HD, dahili ölçekleyicileri ve çoklu işletim modlarıyla etkinlik alanlarında kullanım için idealdir; çünkü farklı giriş kaynakları ve çözünürlükleri yönetir ve farklı çıkış hedeflerine kolayca adapte olabilir. HDCP uyumluluğu, Blu-ray veya akıllı telefon gibi HDCP korumalı HDMI sinyallerinin oynatılmasında önemlidir. USB üzerinden sabit görüntüler yükleyerek logoların kolayca görüntülenmesini sağlar.













Mevcut Bir Ekranda Çoklu Görüntü

Tek bir ekranda PowerPoint, video veya TV konferansları gibi birden fazla görüntüyü göstererek, görüntüler arasında geçiş yapma zahmetinden kaçınabilirsiniz. XS-1HD, yan yana dört görüntü gösterebilen bir bölünmüş mod sunar ve ekran düzenini kolayca değiştirebilme özelliğiyle kullanımı pratik hale getirir.

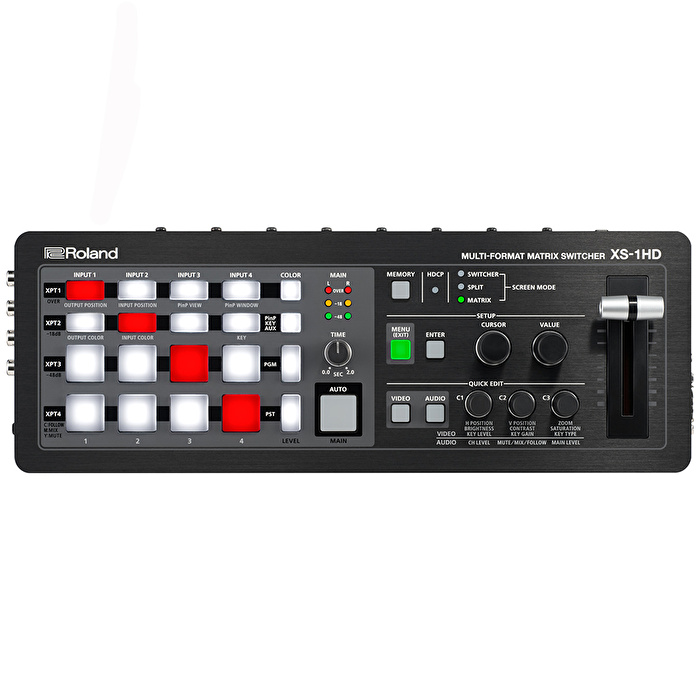

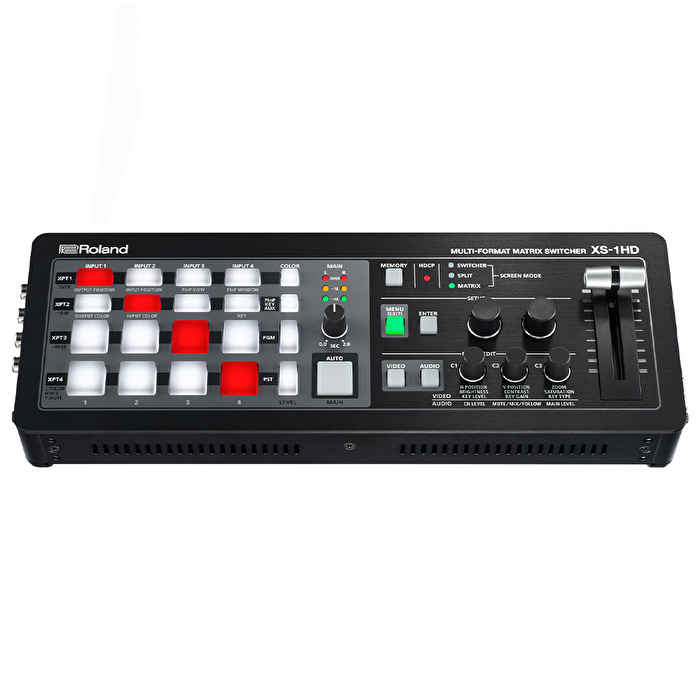

Panel Düzeni

XS-1HD, kompakt boyutuna rağmen entegre HDMI giriş/çıkışları ve kontrolleri sayesinde güçlü işlevleri sadece işlem paneliyle kullanmanıza olanak tanır. Bu özellikleriyle küçük masa, kürsü veya medya arabası gibi çeşitli ortamlarda kullanımı uygundur.

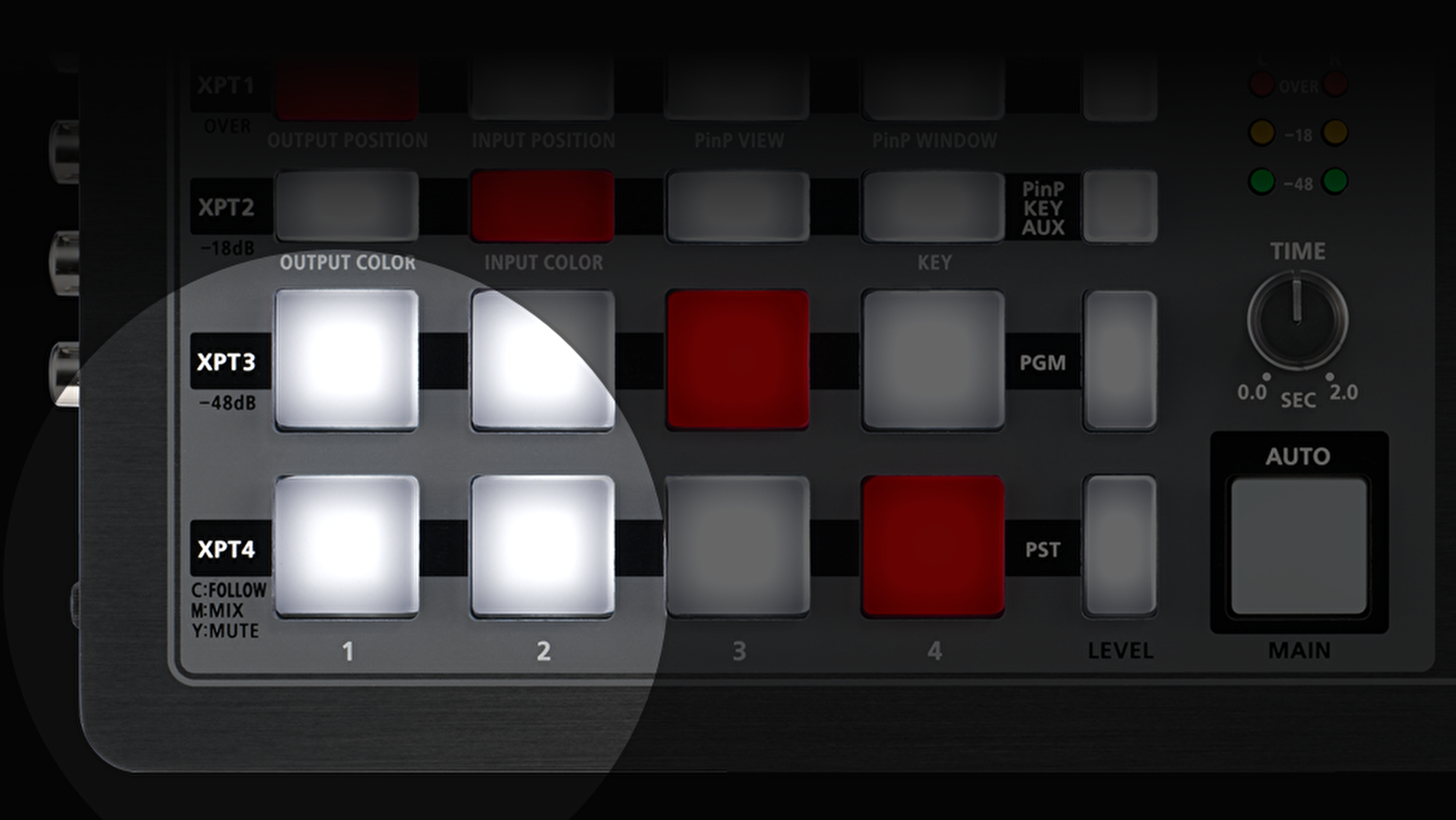

Çapraz Düğmeler

XS-1HD, kompakt boyutuna rağmen entegre HDMI giriş/çıkışları ve kontrolleri sayesinde güçlü işlevleri sadece işlem paneliyle kullanmanıza olanak tanır. Bu özellikleriyle küçük masa, kürsü veya medya arabası gibi çeşitli ortamlarda kullanımı uygundur.

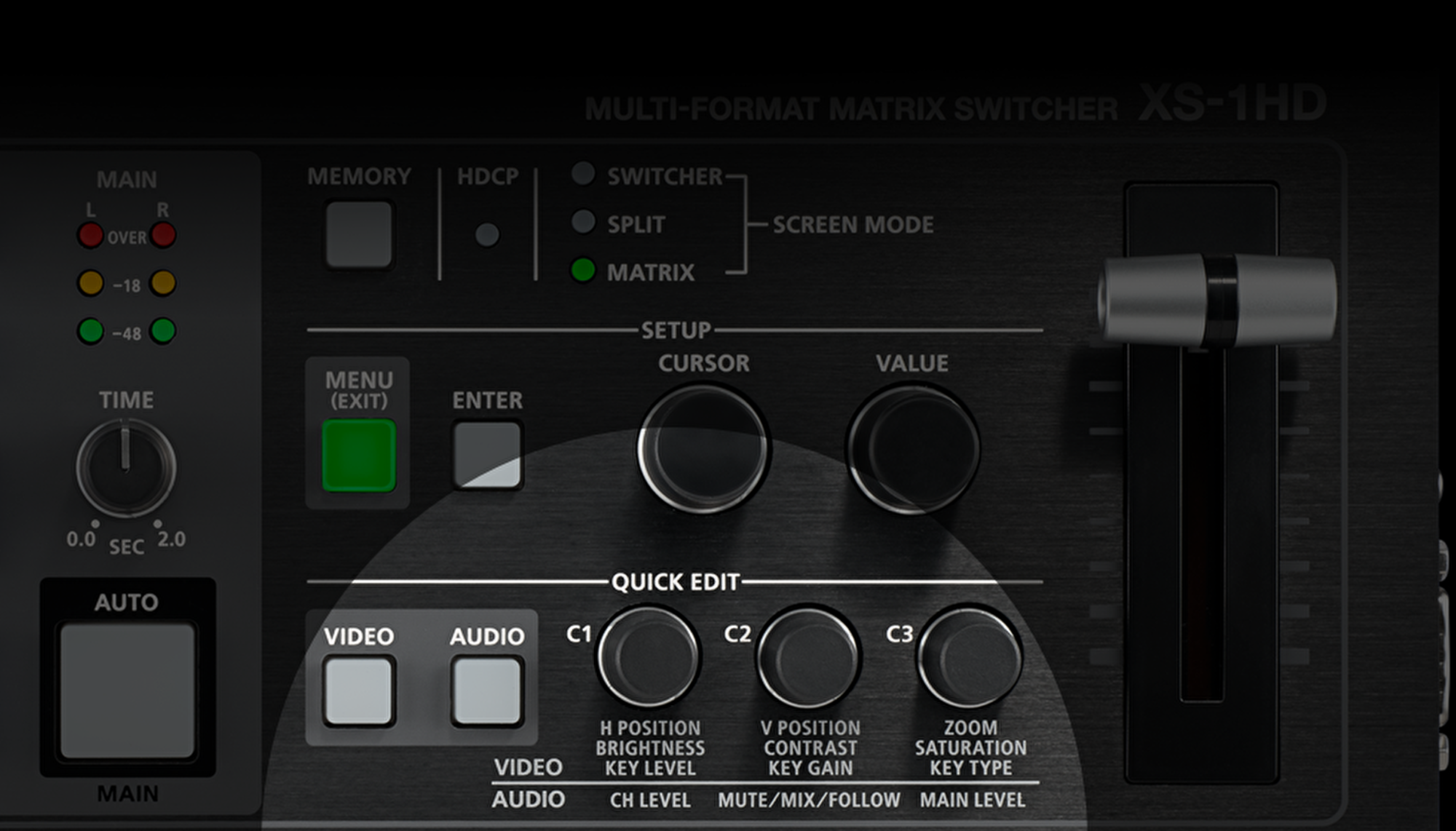

Hızlı Düzenleme

Bu özellik, menüye gerek kalmadan işlem panelinden video veya ses ayarlarını düzenlemenize olanak sağlar. Görüntünün konumu ve ölçeklendirmesi, PinP pencere konumları ve ses seviyeleri gibi ayarlar kolayca kontrol edilebilir.

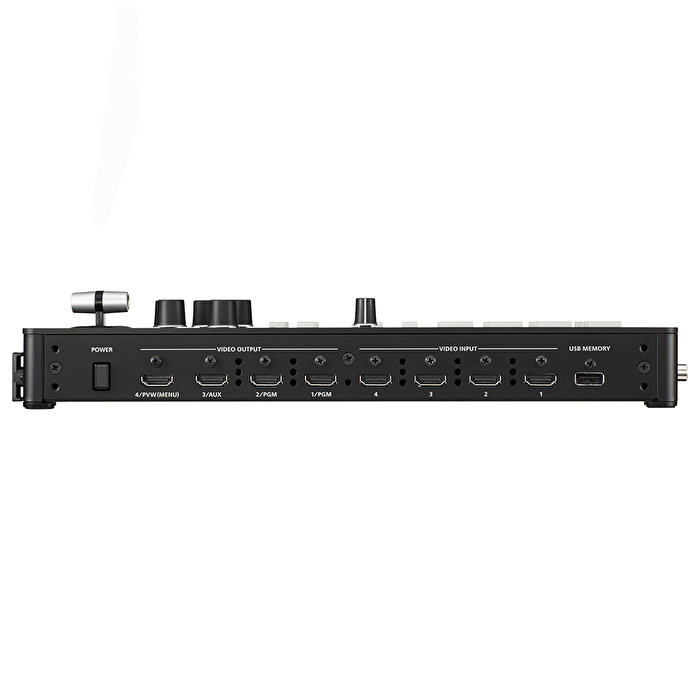

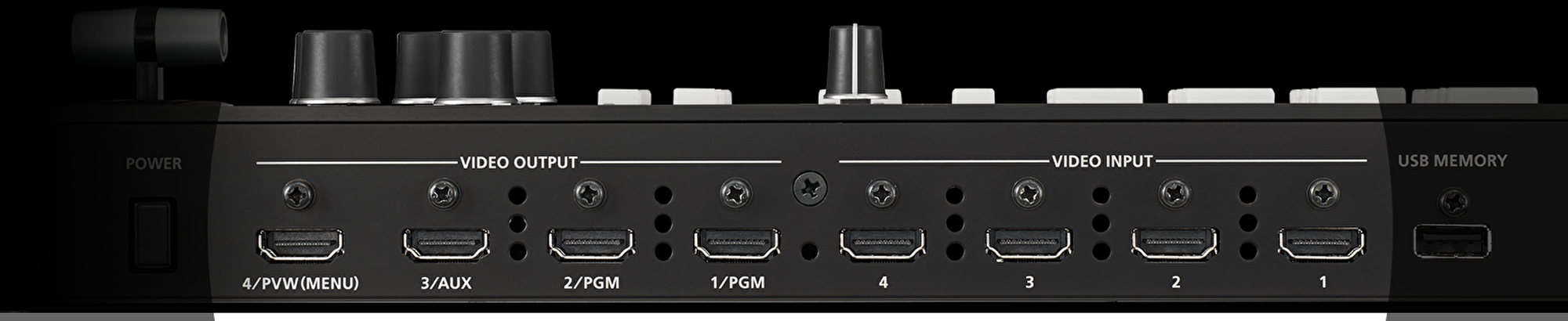

HDMI INPUT/OUTPUT

HDMI bağlantı noktaları, video ve ses (stereo) giriş ve çıkışı için kullanılır. Her girişte bir ölçekleyici ve EDID emülatörü bulunur ve HDCP desteği sayesinde hak korumalı içerikler de geçiş yapılabilir.

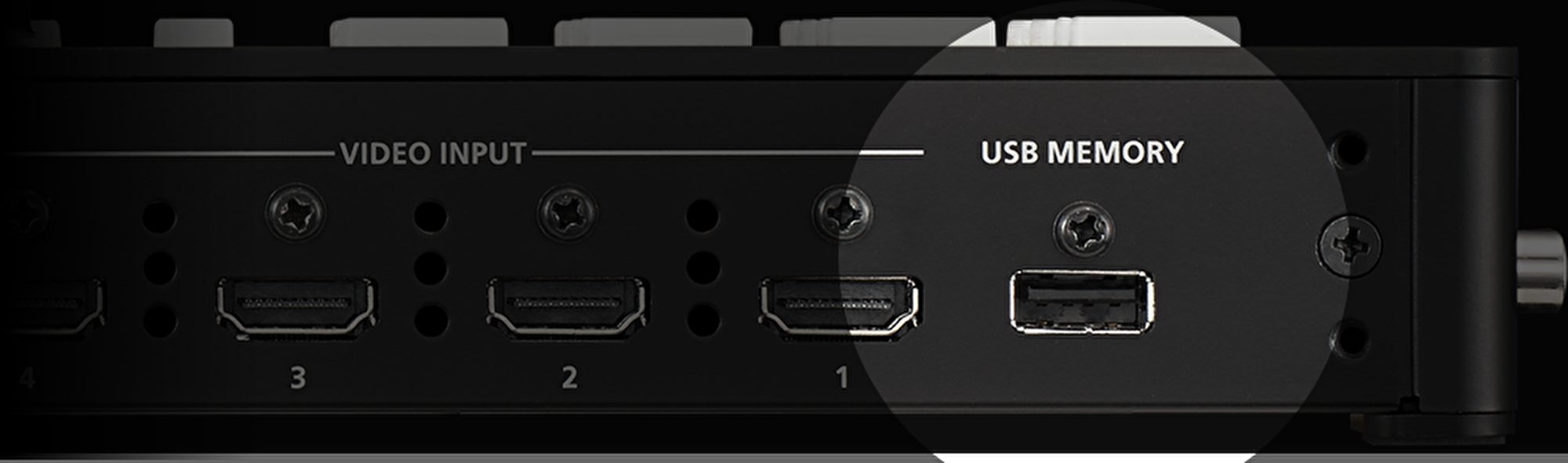

USB Bağlantı Noktası

Ayarlar USB flaş sürücüye yedeklenebilir. İhtiyaç duyulduğunda hızlıca yüklenip gösterilebilen sabit görüntüler de USB üzerinden yüklenebilir.

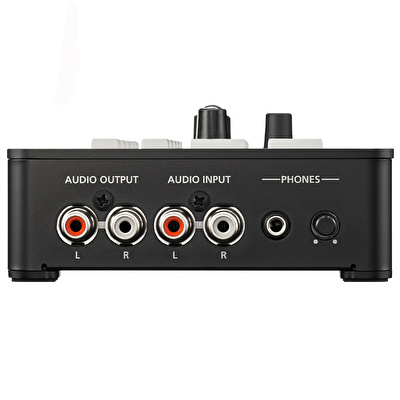

AUDIO INPUT/OUTPUT

Line seviyesinde stereo giriş ve çıkış sağlanır ve HDMI üzerinden gelen sesle karıştırılabilir. Ses yerleştirme ve çıkarma işlevleri desteklenir, ayrıca dudak senkronizasyonu için ses gecikmesi ayarı yapılabilir.

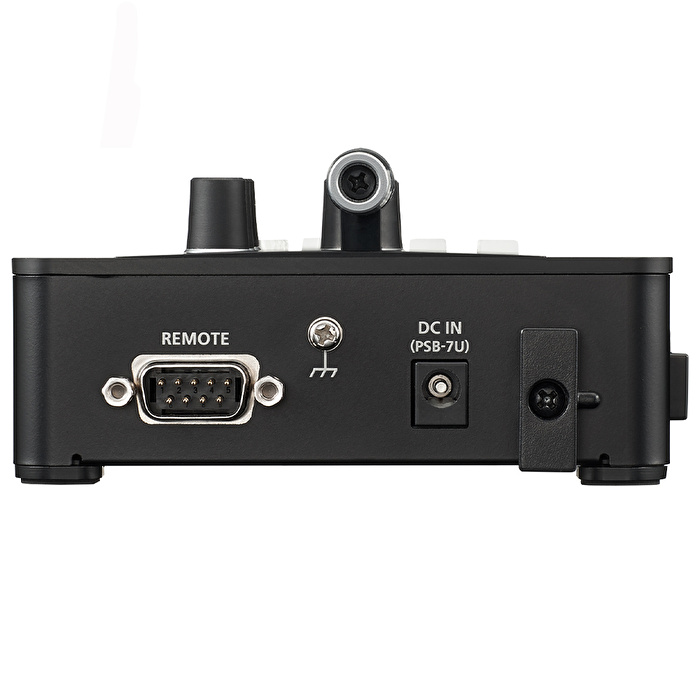

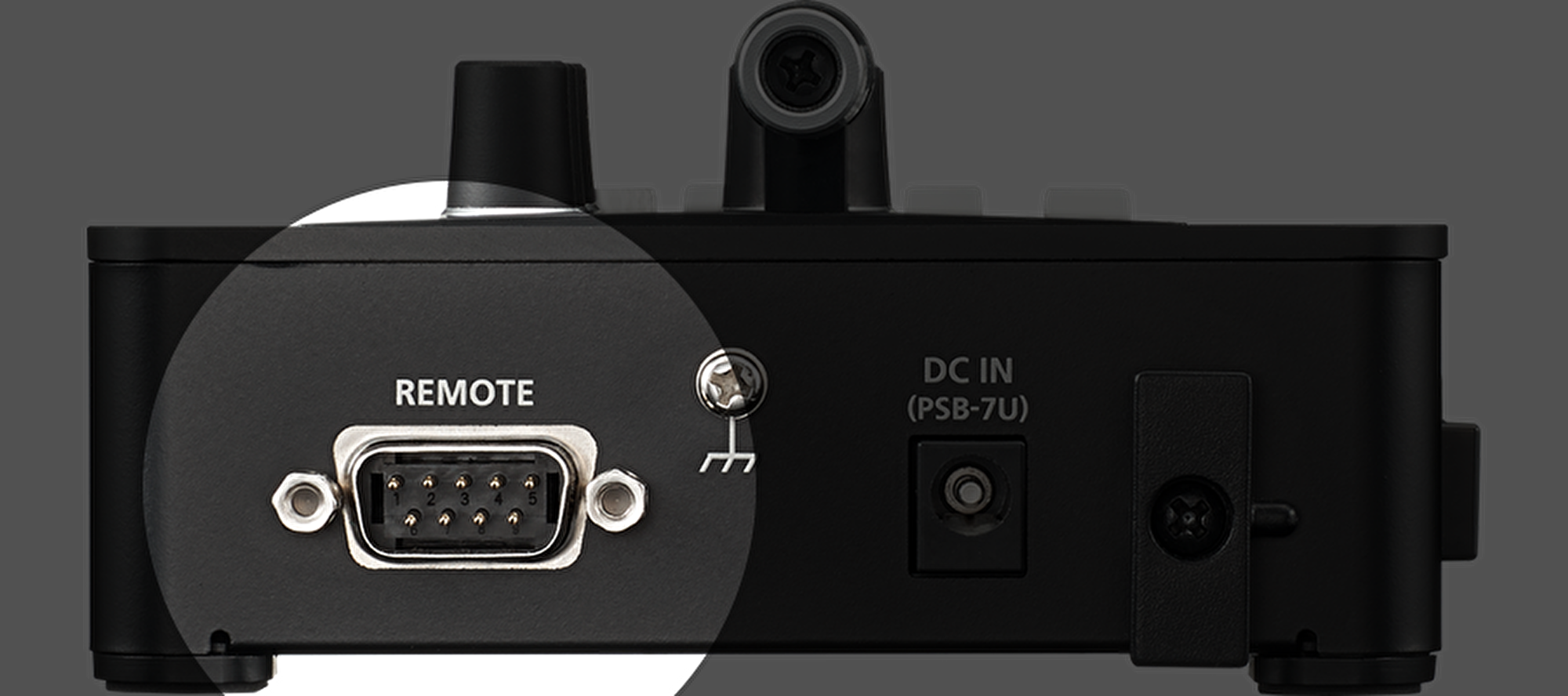

Remote Controller

Seri kontrol etkinleştirilmiştir. Diğer anahtarlayıcılar ve mikserlerle işbirliği yapabilir ve dışarıdan kontrol edilebilir.













Screen Modes

XS-1HD, farklı uygulamalar için üç ekran modu sunar. Matris anahtarlayıcı modu dışında, PinP veya anahtar kompozitleme kullanılabilen Anahtarlayıcı modu bulunur. Ayrıca, üç PinP görüntüsü gösterebilen Bölünmüş modu da mevcuttur.







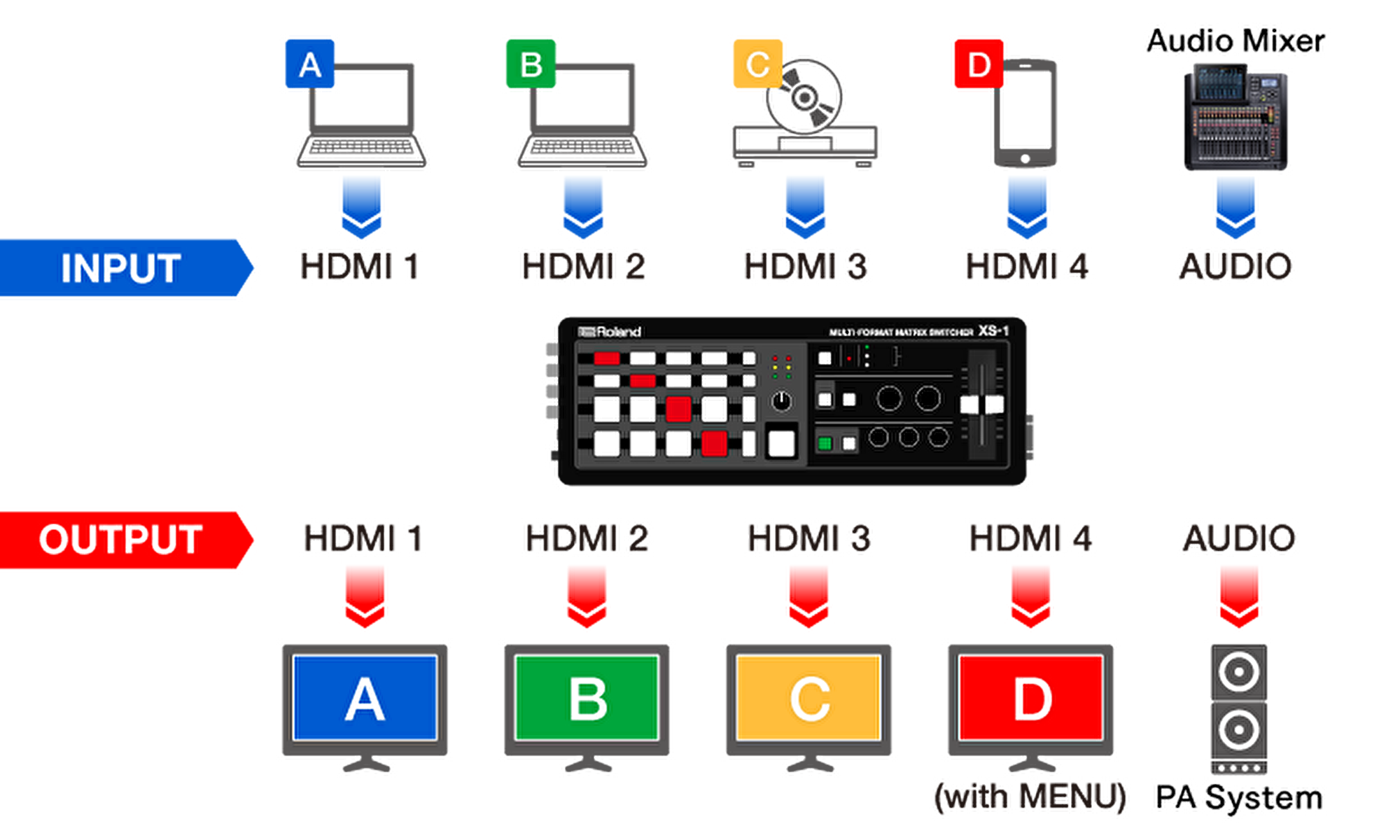

Matrix Modu

XS-1HD, dört giriş video sinyalini tek tek dört çıkıştan birine geçiş yapabilen bir anahtarlayıcıdır. Her bir giriş için bir ölçekleyici bulunduğundan, kamera, bilgisayar, medya oynatıcı, Blu-ray disk veya akıllı telefon gibi çeşitli video cihazlarına bağlanabilir. Videolar arasında fade-in/fade-out geçişleri yapabilir ve geçiş süresini TIME düğmesi ile ayarlayabilirsiniz.













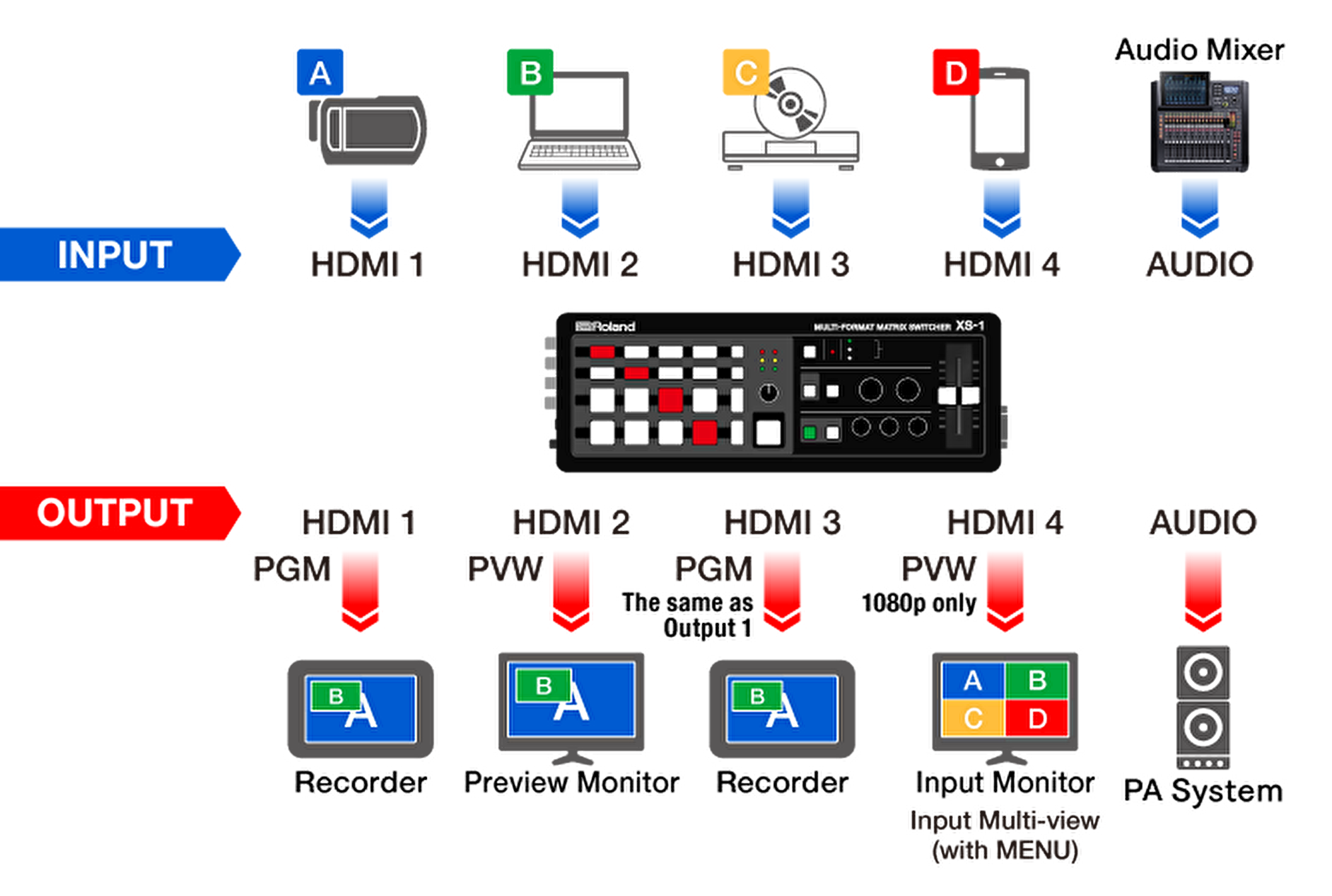

Switcher Modu

Bu mod, kaynaklar arasında sorunsuz geçiş yapmak için cross-dissolve kullanmanıza veya PinP veya anahtar kompozitleme özelliklerini kullanmanıza olanak tanır. HDMI OUT 4'ten çoklu giriş önizlemesi alarak giriş kaynaklarını doğrulayabilirsiniz.*1 PinP veya anahtar kompozitleme kullanmıyorsanız, AUX otobüsü aracılığıyla güven ekranı veya başka bir hedefe ayrı bir video sinyali çıkarabilirsiniz.













Split Modu

Bu mod, birden fazla videoyu tek bir ekranda birleştirerek çıkış yapmanızı sağlar. En fazla üç küçük ekran, bir arka plan videosuna kompozitlenebilir. İçe yerleştirilen ekranların pozisyonu, boyutu ve katman sırası bireysel olarak ayarlanabilir. Bu özellik, e-öğrenme içerikleri veya sunumlar gibi birden fazla videoyu aynı anda göstermek gerektiğinde kullanışlıdır.













Fonksiyonlar

XS-1HD, kompakt bir formatta anahtarlayıcı, ölçekleyiciler ve ses mikserini bir arada sunar. Yüksek kaliteli görüntü işleme yetenekleri sayesinde büyük yüksek çözünürlüklü ekranlara kalite kaybı yaşanmadan çıkış yapabilir.







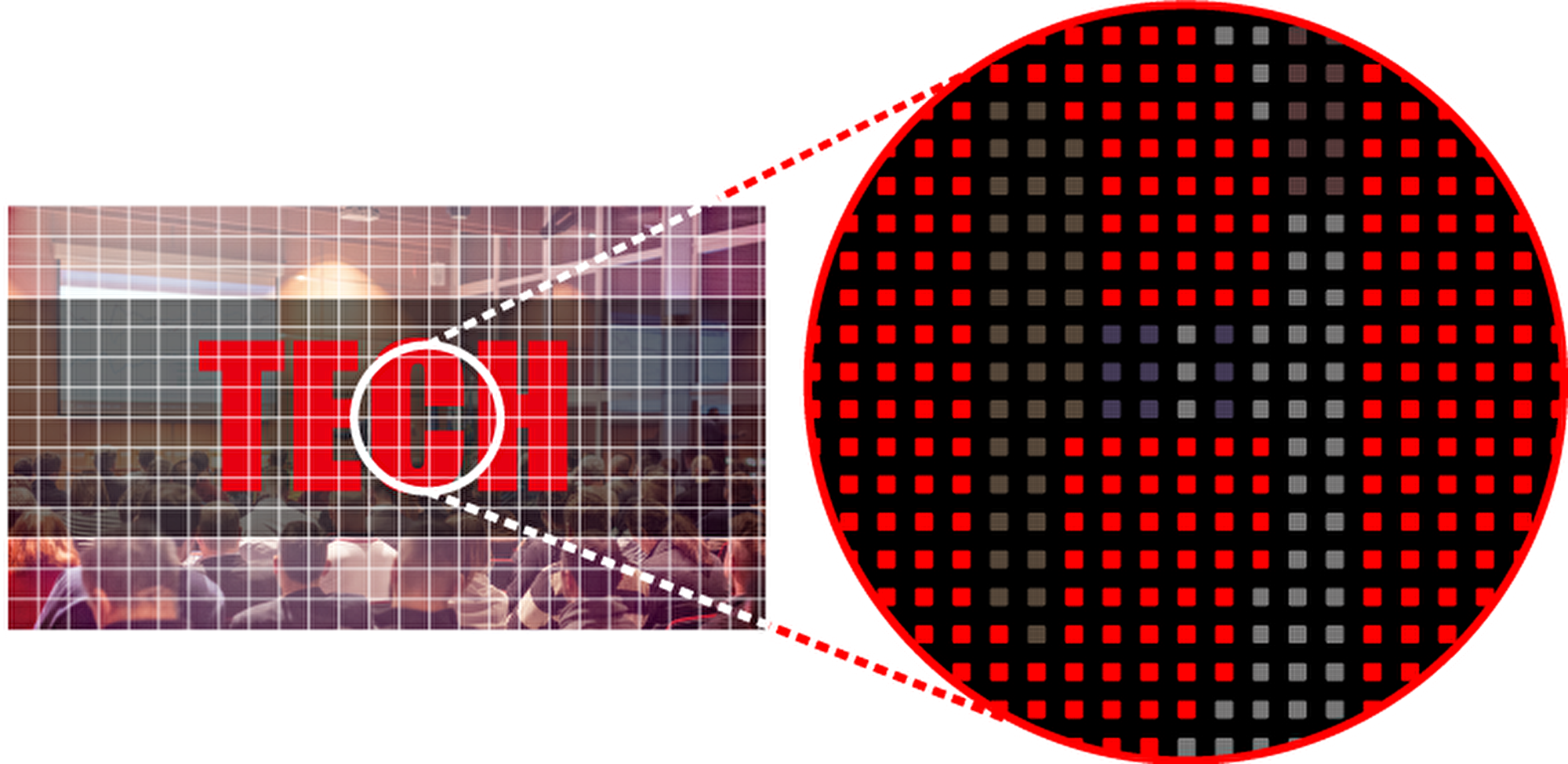

High-Quality 4:4:4 10-Bit Processing

XS-1HD, RGB/YPbPr 4:4:4 10-bit sinyal işleme kullanarak video giriş kaynaklarının kalitesini korur ve özellikle veri kaynaklarıyla yüksek netlik sağlar. Büyük LED ekranlara veya projektörlere geçirilen videoyu keskin bir şekilde çıkışlar.













Dijital Ses Mikseri

XS-1HD'de HDMI sesi ve analog stereo girişi miks imkanı sağlanır. Ayrıca, video geçişleriyle eş zamanlı olarak ses geçişini yöneten "audio follow" fonksiyonu mevcuttur.







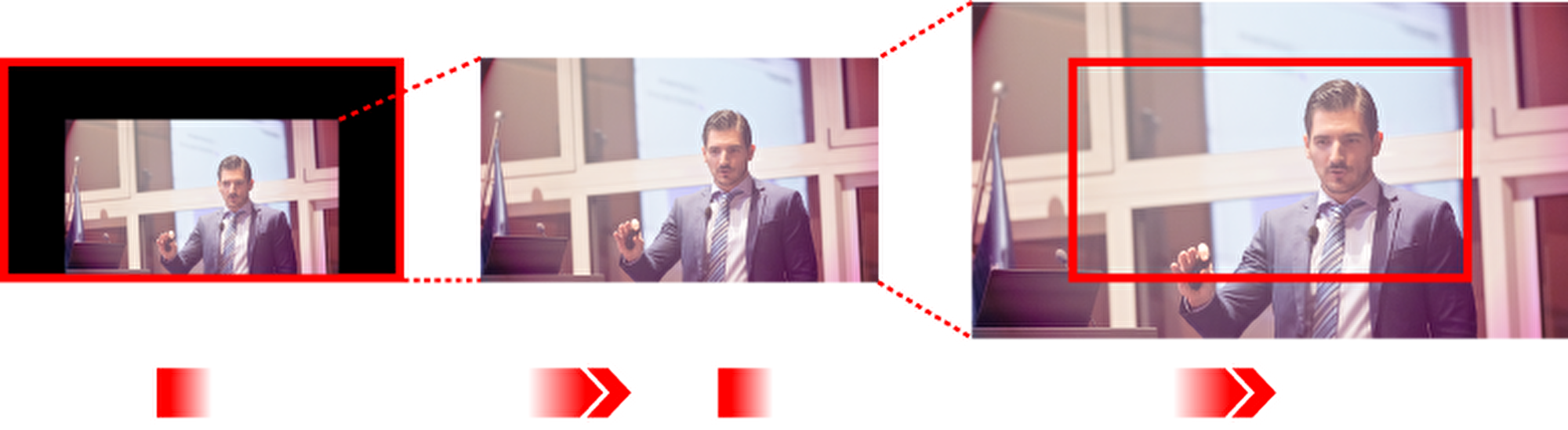

Dahili Ölçekleyiciler

Her video girişi, bireysel olarak ayarlanabilen bir ölçekleyici ile donatılmıştır. Gelen video giriş çözünürlüğü otomatik olarak çıkış çözünürlüğüne uyacak şekilde eşleştirilir. Çıkış videonun 10.0% ila 1000.0% arasında detaylı olarak zoom yapılabilir, bu da videonun ekran için doğru ölçekte gösterilmesini sağlar.















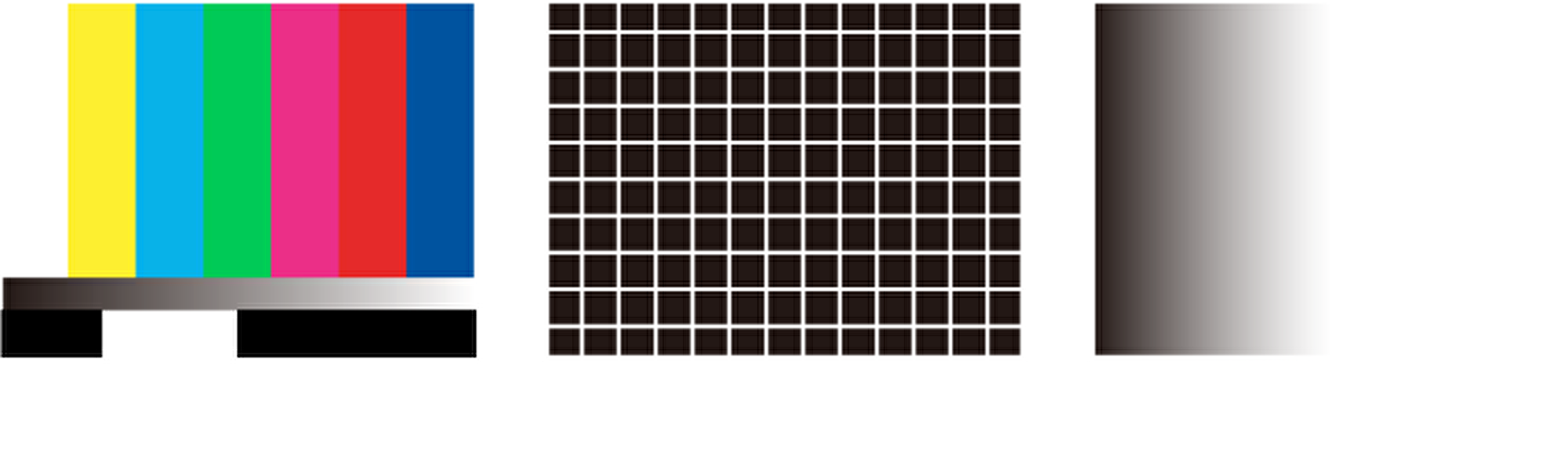

Test Pattern Jenaratörü

Test Pattern Jenaratörü, projektör veya büyük LED ekran için video çıkışını ayarlamak için kullanışlı bir test deseni sağlar. Renk barları, çapraz hat, rampa gibi çeşitli desenler arasından seçim yapabilirsiniz. Ayrıca, gösterilen deseni çapraz olarak kaydıran bir animasyon fonksiyonu da bulunmaktadır.















EDID Emülatörü

XS-1HD, EDID'in istenen formatını belirterek video cihazları arasında bağlantı sorunlarını önlemenize yardımcı olur. Özellikle etkinlik alanları veya salon gibi etkinliklerde, XS-1HD'ye bağlı bilgisayarın değiştiği durumlarda bu özellik büyük bir kolaylık sağlar.







Hafıza

XS-1HD'de mevcut anahtarlayıcı ayarı, on altı farklı bellekten birine kaydedilebilir. Özel sahneler veya yapılandırmalar için ayarlar kaydedilebilir ve gerektiğinde kolayca geri çağrılabilir.





VIDEO
Processing	4:4:4 (Y/Pb/Pr, RGB) /10 bits 4:2:2 (Y/Pb/Pr) /10 bits
Giriş Konnektörleri	HDMI : HDMI tip A x 4 (HDMI GİRİŞ 1--4) *HDCP Desteklenir
Çıkış Konnektörleri	HDMI : HDMI tip A x 4 (HDMI ÇIKIŞ 1--4) *HDCP Desteklenir
Formatlar	480/59.94i (*1), 576/50i (*1), 480/59.94p (*1), 576/50p (*1), 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, 800 x 600/60 (*1), 1024 x 768/60 (*2), 1280 x 720/60 (*2), 1280 x 800/60 (*2), 1366 x 768/60 (*2), 1280 x 1024/60 (*2), 1400 x 1050/60 (*2), 1600 x 1200/60, 1920 x 1080/60, 1920 x 1200/60 RB *CEA-861-E'ye uygundur, VESA DMT Sürüm 1.0 Revizyon 11 *Kare hızı 59.94 Hz (NTSC) veya 50 Hz (PAL)'dir. (*1) Sadece giriş. (*2) Çıkış yenileme hızı 50 Hz olarak ayarlandığında 75 Hz'dir.
Efektler	Output Mode: Switcher, Split, Matrix Transition: Mix, Cut (*3) Composition (Keyer): 1 (*3) Diğerleri: HDCP Desteklenir, Test Pattern Generator. (*3) Bu efektler Çıkış Moduna bağlıdır.
Still Image	Dahili Bellek: 1 Maksimum Boyut: 1920 x 1200 piksel Format: Windows Bitmap Dosyası (.bmp), 24 bit renk derinliği, sıkıştırılmamış
AUDIO
Sampling Rate	24 bit / 48 kHz
Giriş Konnektörleri	HDMI : HDMI tip A x 4 AUDIO INPUT : RCA pin tipi
Çıkış Konnektörleri	HDMI : HDMI tip A x 4 AUDIO OUTPUT : RCA pin tipi PHONES : Stereo mini tipi
Giriş	AUDIO INPUT : -10 dBu (Maksimum: +8 dBu) Input Impedance AUDIO INPUT : 15 k ohm
Çıkış Gücü	AUDIO OUTPUT : -10 dBu (Maksimum: +8 dBu) PHONES : 72 mW + 72 mW (32 ohm)
Output Impedance	AUDIO OUTPUT : 1 k ohm PHONES : 10 ohm
Formats	HDMI : Doğrusal PCM, 24 bit, 48 kHz, 2 ch
Processing	Mikser : 4 ch (Gecikme: Maksimum 500 ms, Ses Takibi)
Test Tone Generator
OTHERS
External Connectors	REMOTE : RS-232 DB-9 tipi (Erkek) x 1 *Uzaktan Kumanda için USB MEMORY : USB A tipi x 1 (USB Bellek)
Preset Hafızası	16 *Otomatik Bellek Fonksiyonu
Güç	AC Adaptör
Current Draw	2.1 A
Güç Değeri	25 W
Operation Temperature	+0 ila +40 derece Celsius +32 ila +104 derece Fahrenheit
Boyutlar	328 (W) x 117 (D) x 57 (H) mm 12-15/16 (W) x 4-5/8 (D) x 2-1/4 (H) inç
Ağırlık	1.2 kg 2 lbs 11 oz
Aksesuarlar	Kullanıcı Kılavuzu AC adaptör Güç kablosu
